Склад проектів MWC
Склад готових та індивідуальних проєктів MWC — це все необхідне для втілення вашого будинку: від ескізів фасадів і 3D-візуалізацій до повного комплекту креслень (АР+КР), що відповідають будівельним нормам України. Ви отримаєте проєкт, готовий до реалізації, з чіткими планами фундаментів, перекриттів та конструктивних рішень. Обирайте якісні проєкти й економте свій час на проєктуванні. Наші проєкти поєднують сучасну архітектуру, функціональність і надійність, перевірену часом.
Архітектурний розділ
- Схема генерального плану
- Візуалізація екстер’єру (4–6 ракурсів)
- План поверхів та експлікація приміщень
- Кладочні плани та специфікації
- План даху
- Поперечний переріз будинку
- Фасади будинку (4 шт.)
- Відомість елементів заповнення дверних прорізів
- Відомість елементів заповнення віконних прорізів
- Специфікація основних об’ємів та матеріалів
Конструктивний розділ
- План фундаментів
- Перерізи та специфікації фундаментів
- План перемичок та специфікації
- Монолітні пояси та специфікації
- Міжповерхове перекриття та специфікації
- Крокв’яна система даху та специфікації
- Поперечний переріз даху
- Аксонометрична схема даху
- Вузлові рішення даху
- Специфікація основних об’ємів та матеріалів
Додаткові послуги
- Будівельний паспорт — детальніше →
- Візуалізація екстер’єру (фото та відео) — детальніше →
- Внесення змін до готового проєкту — з урахуванням індивідуальних побажань (оплачується додатково)
Склад проєкту
Дізнайтесь, у якому вигляді ви отримаєте проєктну документацію та що входить у її склад.
Ви отримаєте 3 однакові примірники проєктної документації, у середньому по 40–60 сторінок формату А4–А3 кожен.
Термін підготовки — від 3 до 20 робочих днів, залежно від складності та ваших побажань. Кожен проєкт ми опрацьовуємо з увагою до деталей, щоб ви були впевнені у його надійності та відповідності нормам.
Про проєкти
Повний перелік та вимоги до документів для початку проєктування Дізнайтеся, які документи потрібні для успішного старту вашого проєкту.
- Вартість готових проектів на сайті вказана за Архітектурний і Конструктивний розділи.
- Інженерний розділ проектів оплачується додатково (від 10 000 грн.)
- Всі проекти розроблені під будівельні норми України і доступні у продажу матеріали.
- Проекти будинків можна замовити на сайті або по телефону.
- Проекти повністю готові для узгодження в місцевих органах архітектури.
- Можливі зміни проекту з урахуванням індивідуальних побажань (оплачується додатково).
- Термін підготовки проекту від 3 до 20 робочих днів, в залежності від готовності проекту і побажань.
Приклад проєкту
Приклад проєкту житлового будинку з повним комплектом архітектурних та конструктивних креслень, виконаний відповідно до чинних будівельних норм.
Аркуш 1
Обложка.

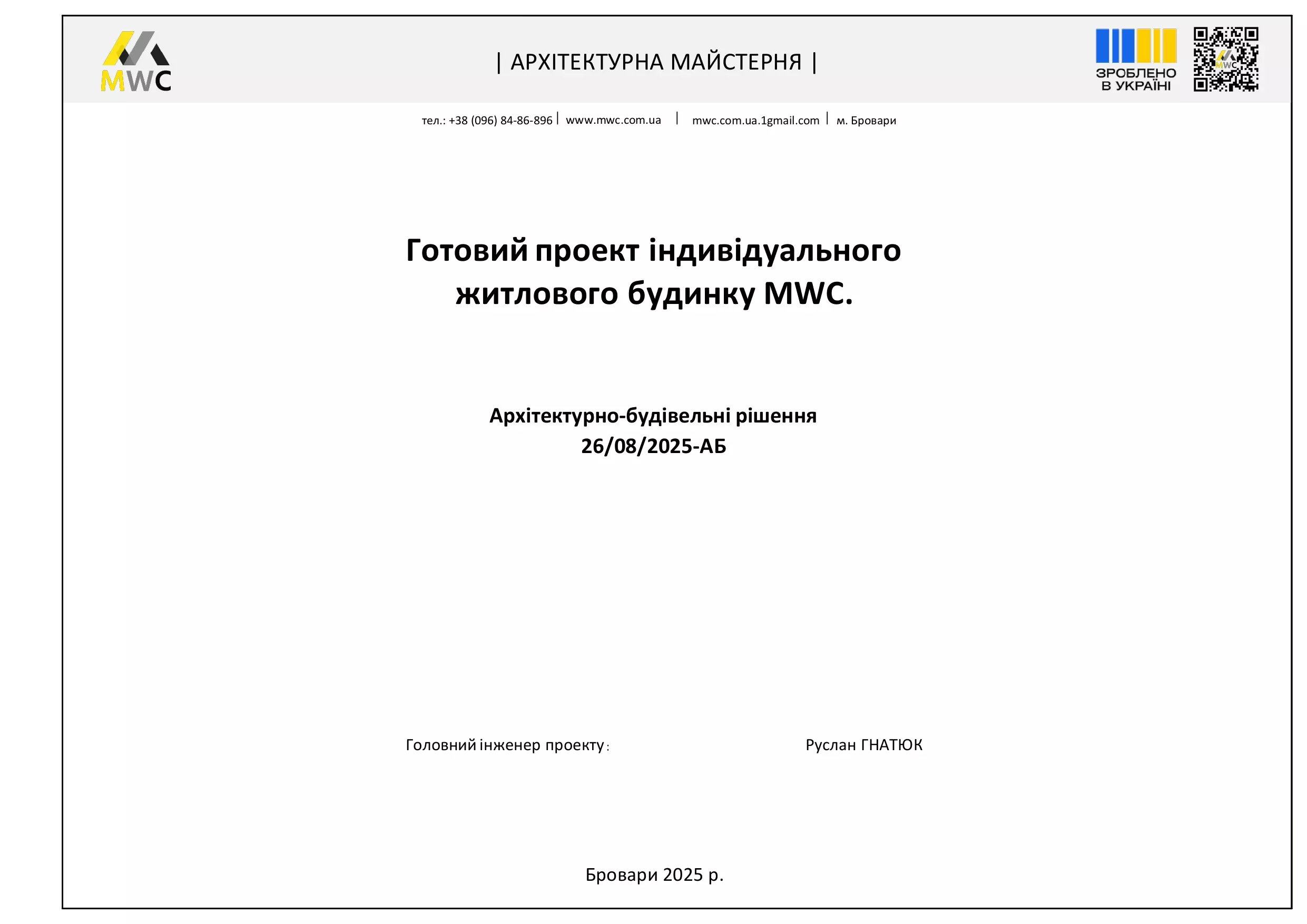

Аркуш 2
Титульний аркуш.

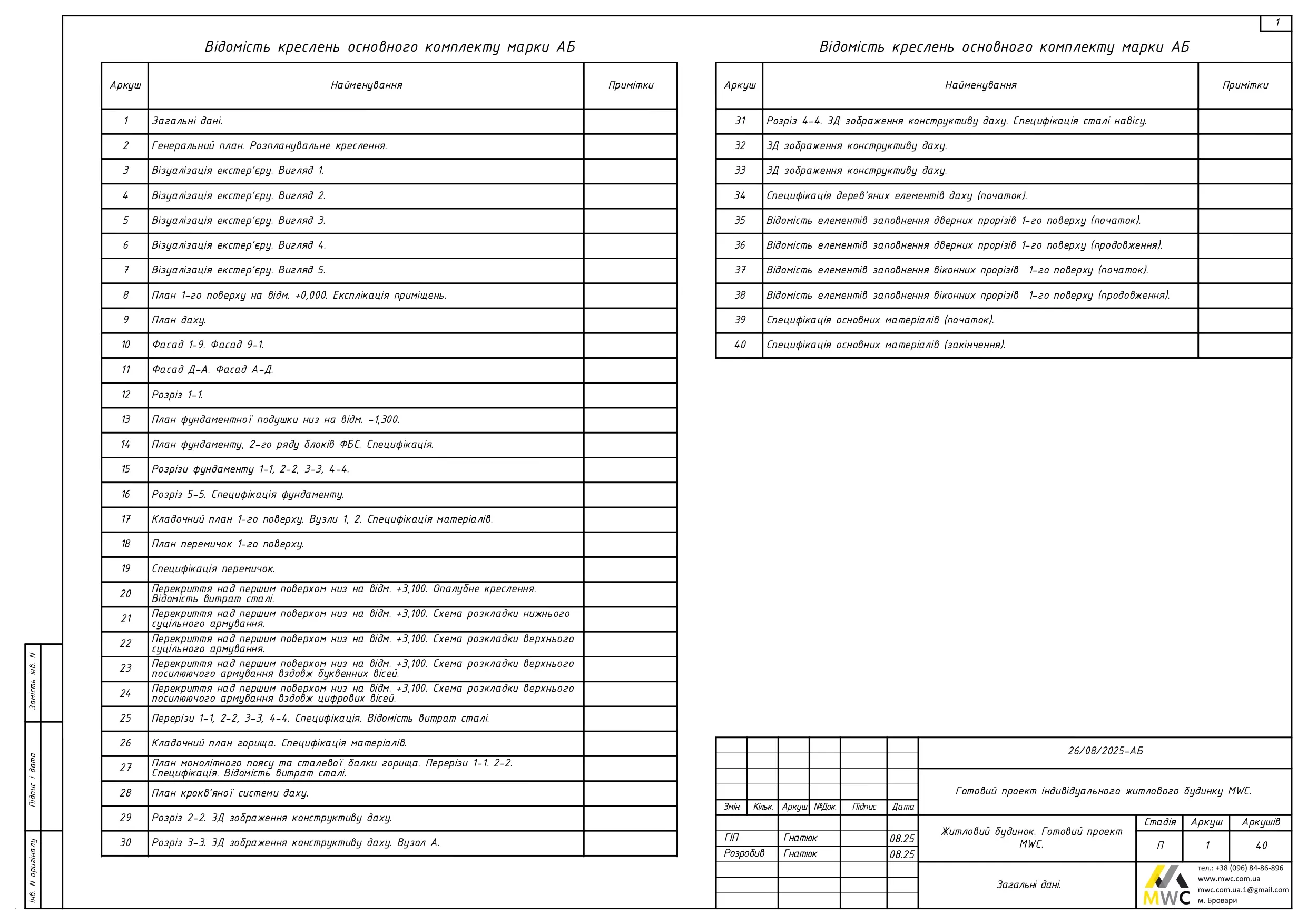

Аркуш 3
Відомість креслень основного комплекту марки АБ. (Середній об'єм креслень 30-50 аркушів).

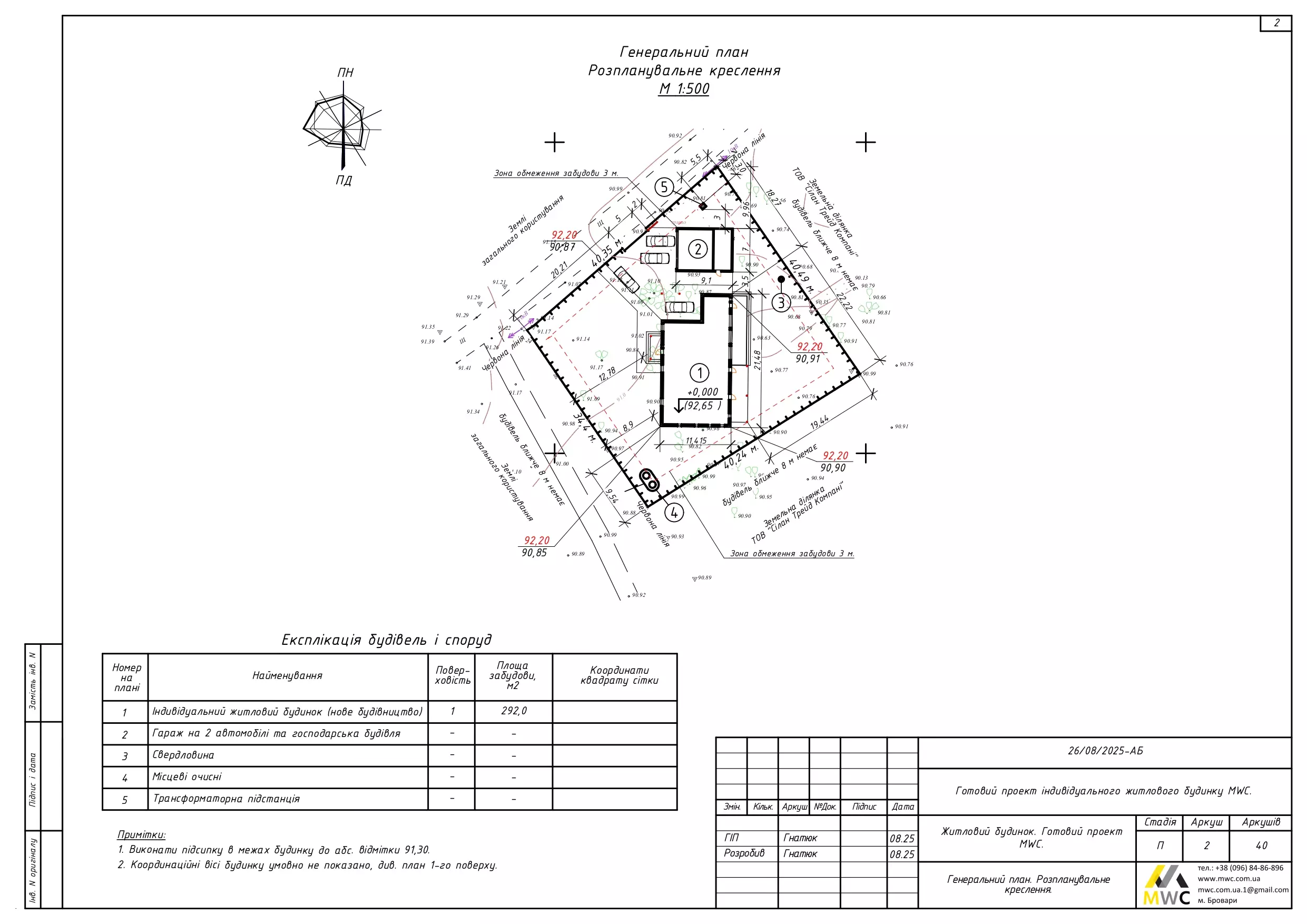

Аркуш 4
Генеральний план. Розпланувальне креслення / Схема намірів забудови. Містить генеральний план із розташуванням будинку, господарських споруд, проїздів та елементів благоустрою на земельній ділянці, із зазначенням відстаней до меж ділянки, вулиці та нормативних пожежних розривів).

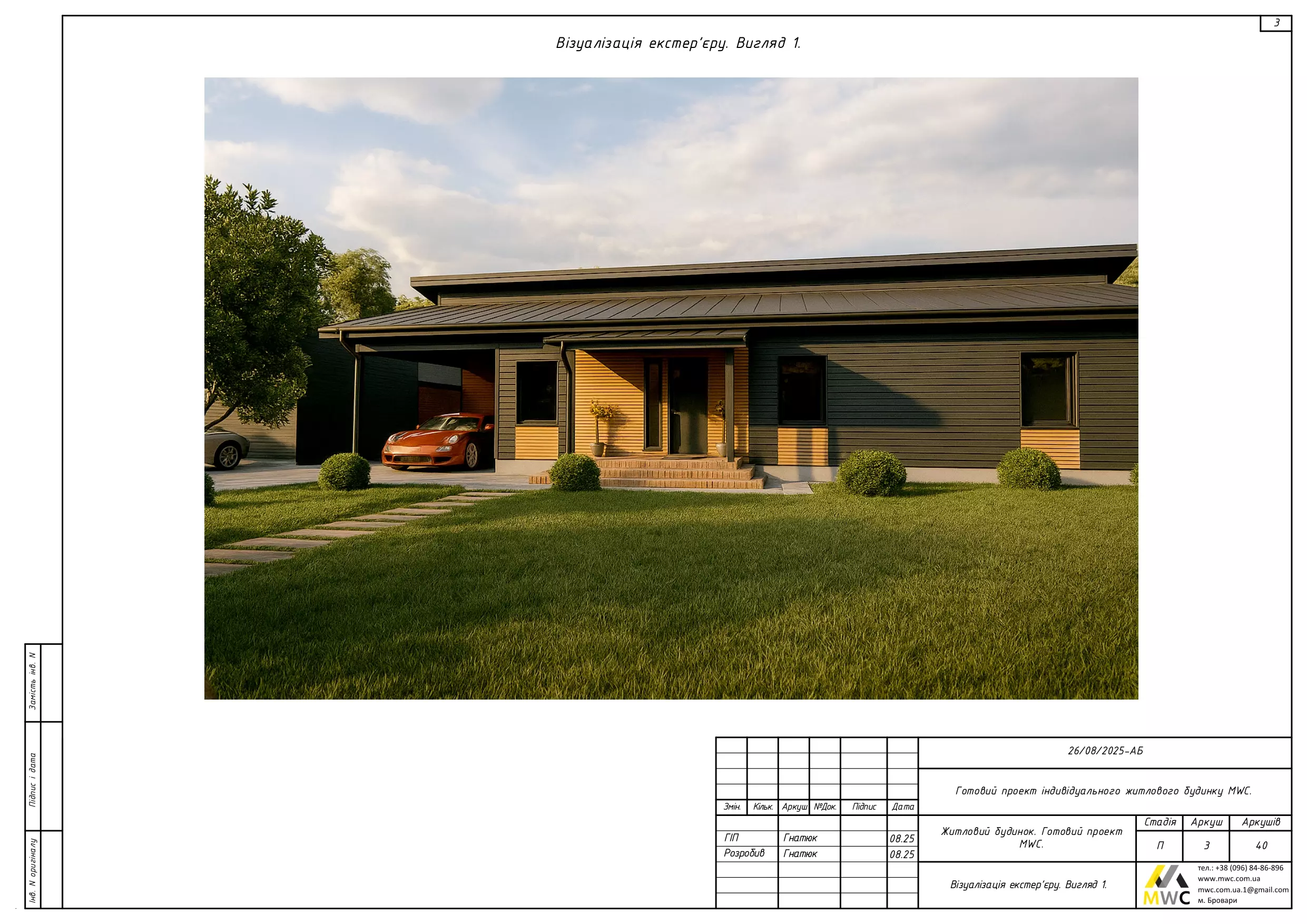

Аркуш 5
Візуалізація екстер'єру. Ракурс 1. (Містить візуалізацію архітектурного рішення будинку).

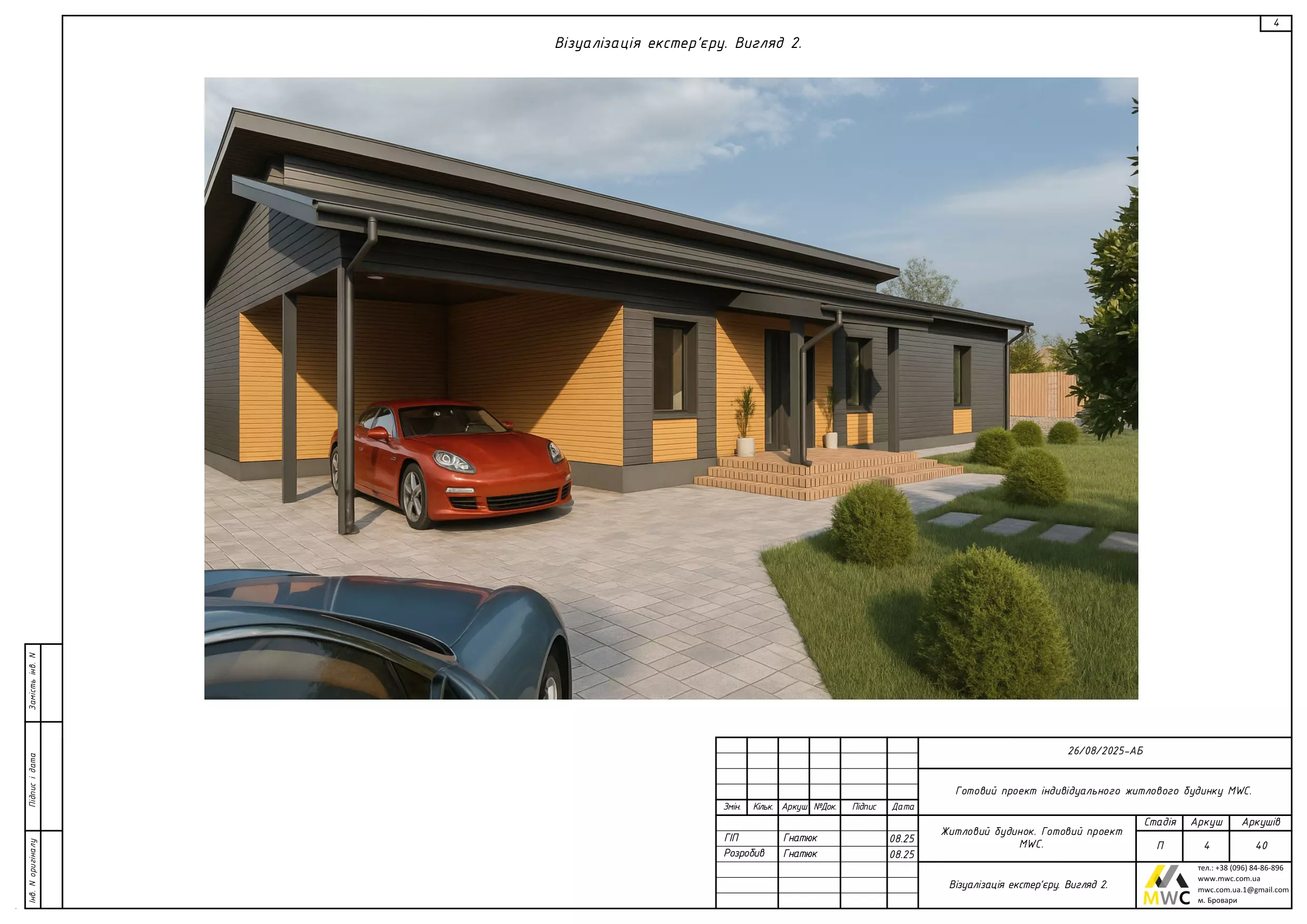

Аркуш 6
Візуалізація екстер'єру. Ракурс 2. (Містить візуалізацію архітектурного рішення будинку).

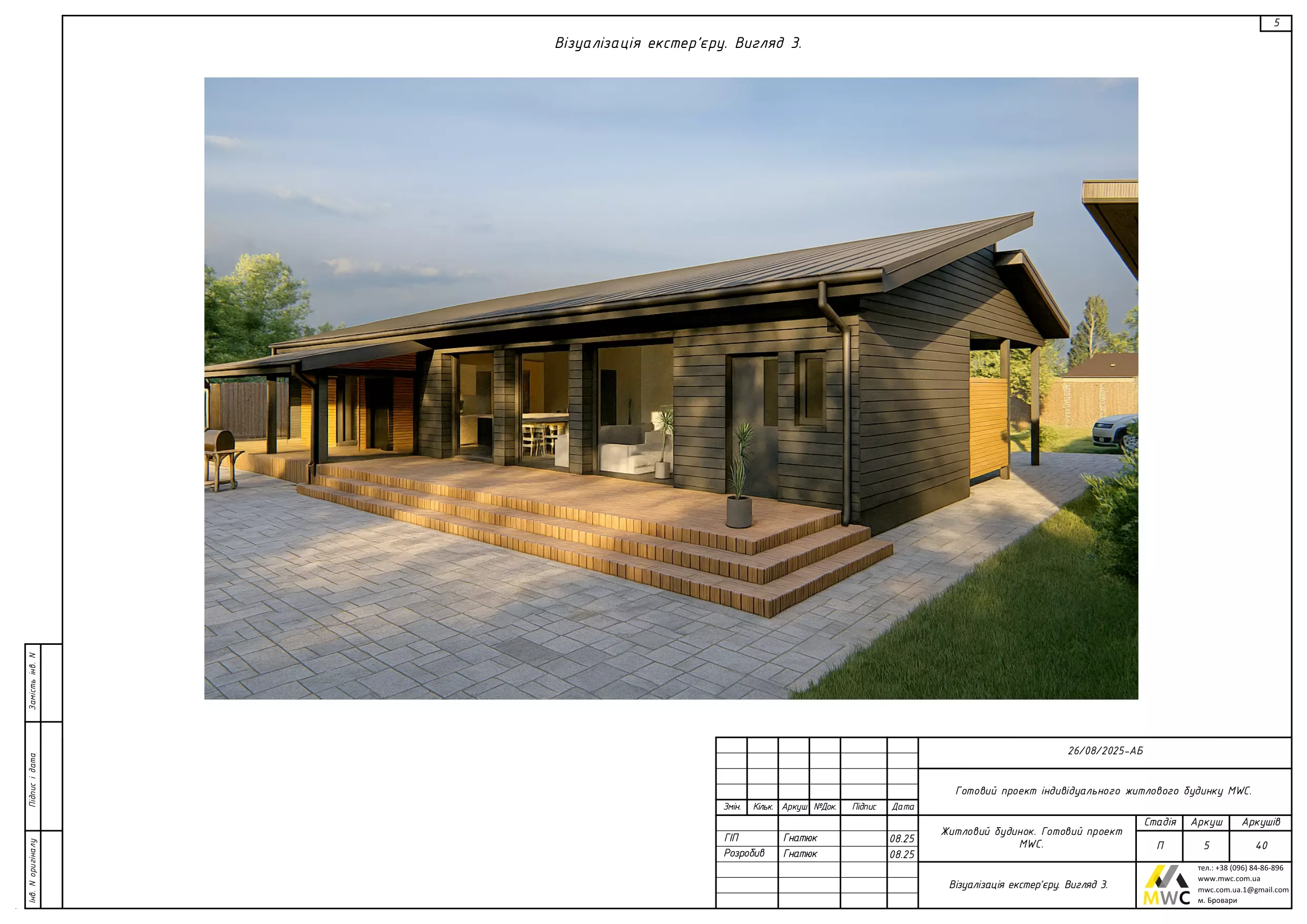

Аркуш 7
Візуалізація екстер'єру. Ракурс 3. (Містить візуалізацію архітектурного рішення будинку).
Аркуш 8

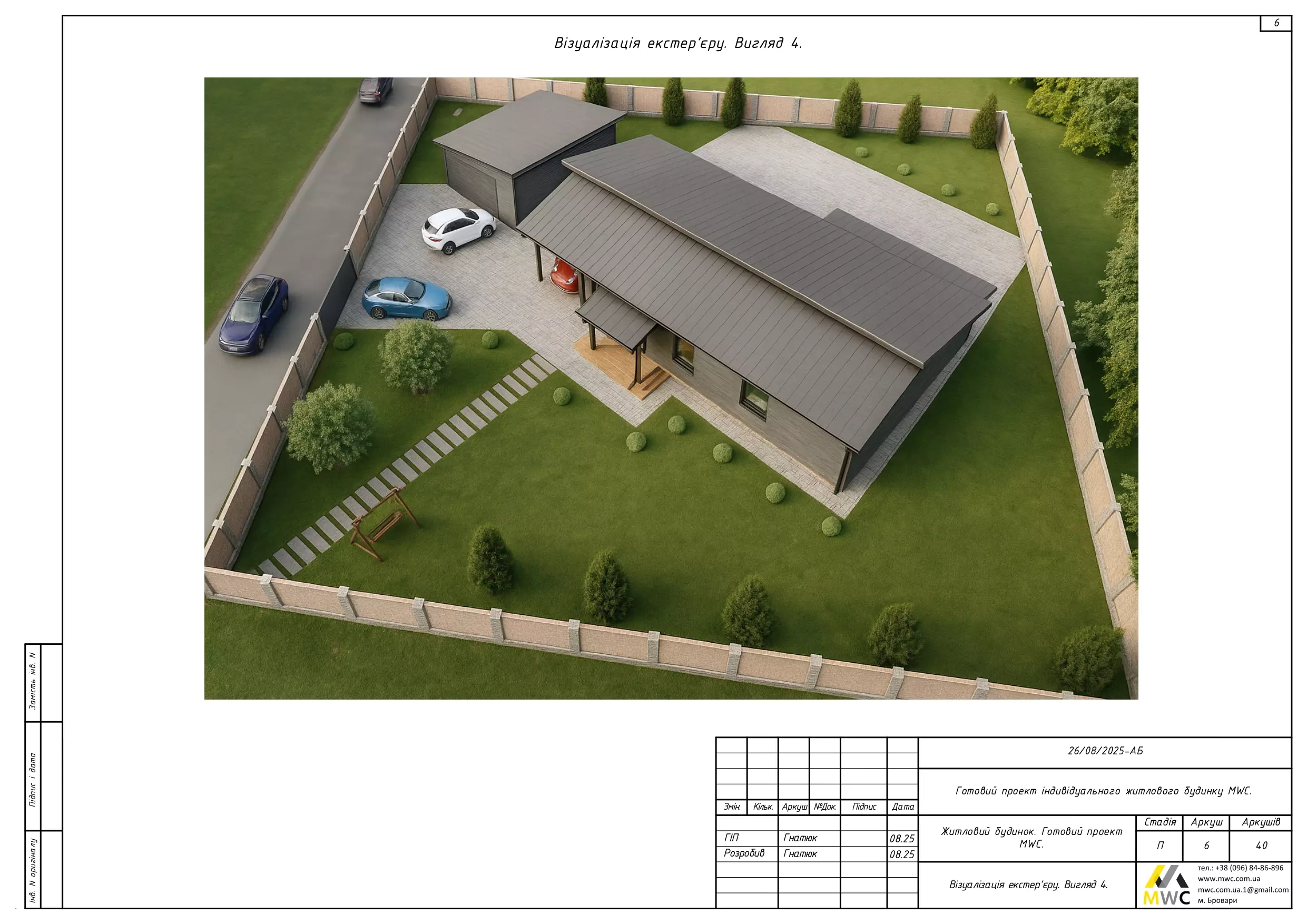

Візуалізація екстер'єру. Ракурс 4. (Містить візуалізацію архітектурного рішення будинку).

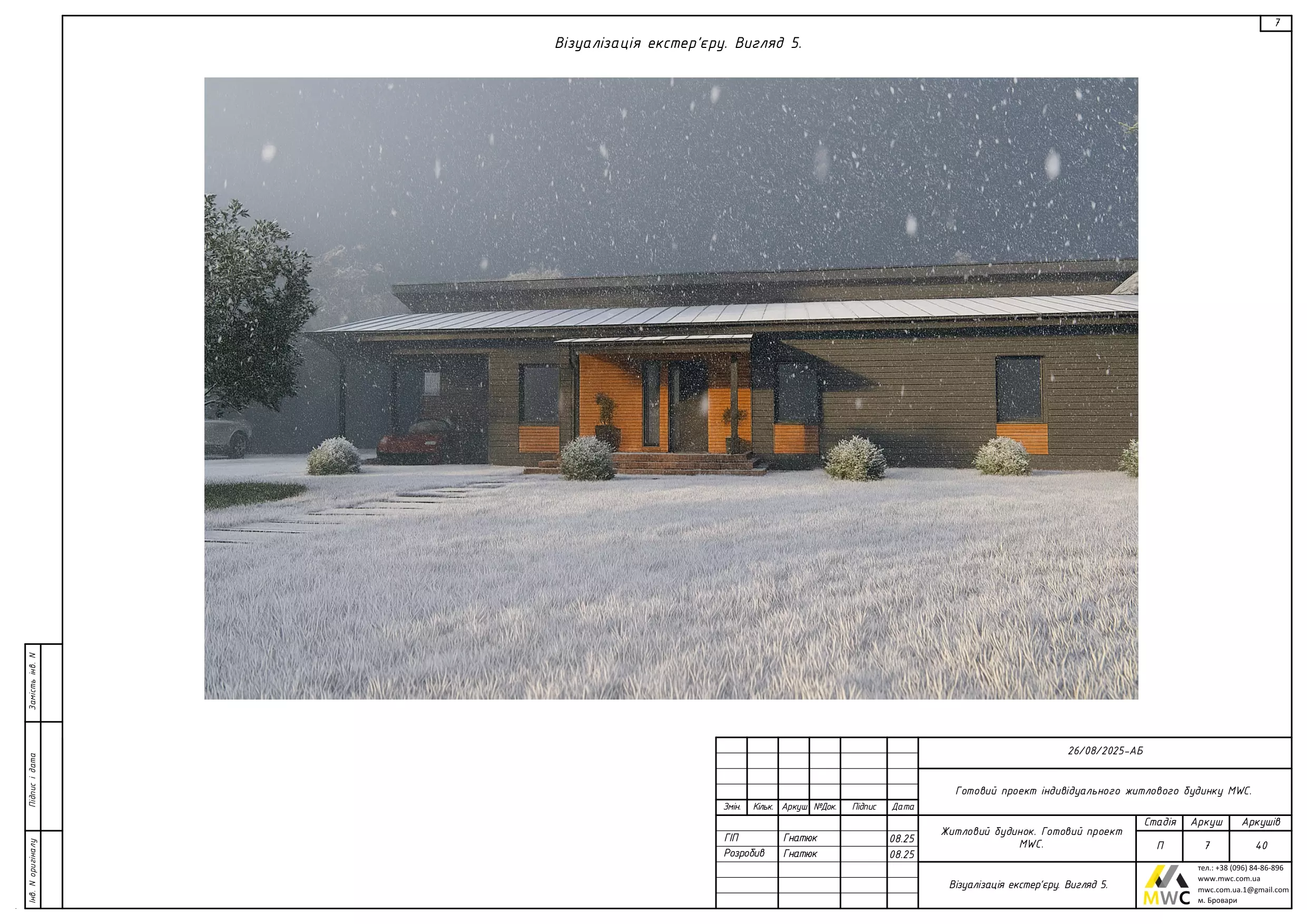

Аркуш 9
Візуалізація екстер'єру. Ракурс 5. (Містить візуалізацію архітектурного рішення будинку. У проекті розробляється 5-6 ракусів).

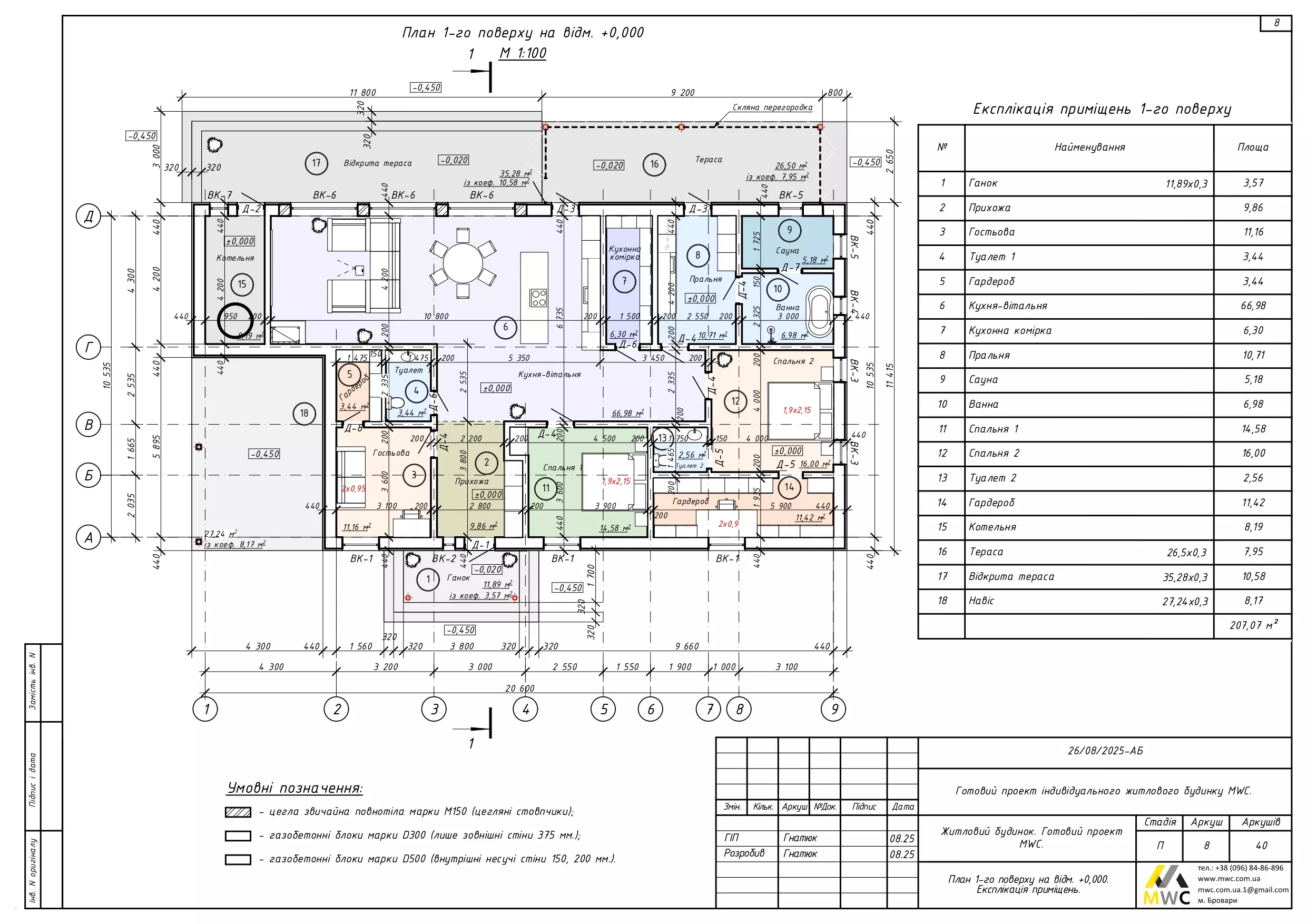

Аркуш 10
План 1-го поверху. (Відображає планувальне рішення будинку з розмірами, прив’язками, позначенням приміщень і площами. Містить експлікацію приміщень, розташування стін, прорізів, меблів та основних архітектурних елементів).
Аркуш 11

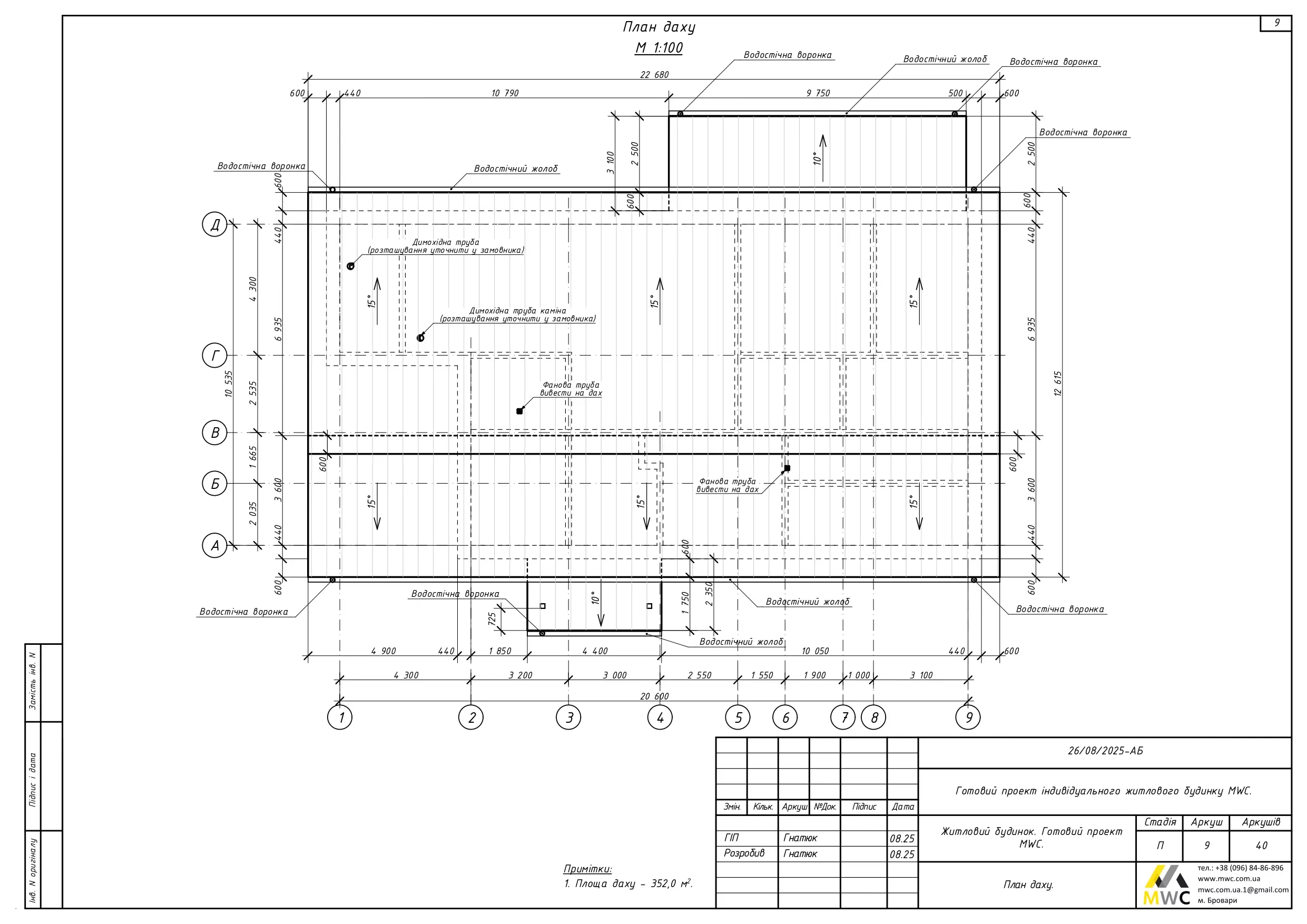

План даху. (Містить схему покрівлі із зазначенням ухилів, водостічних елементів та розташування вентиляційних труб).

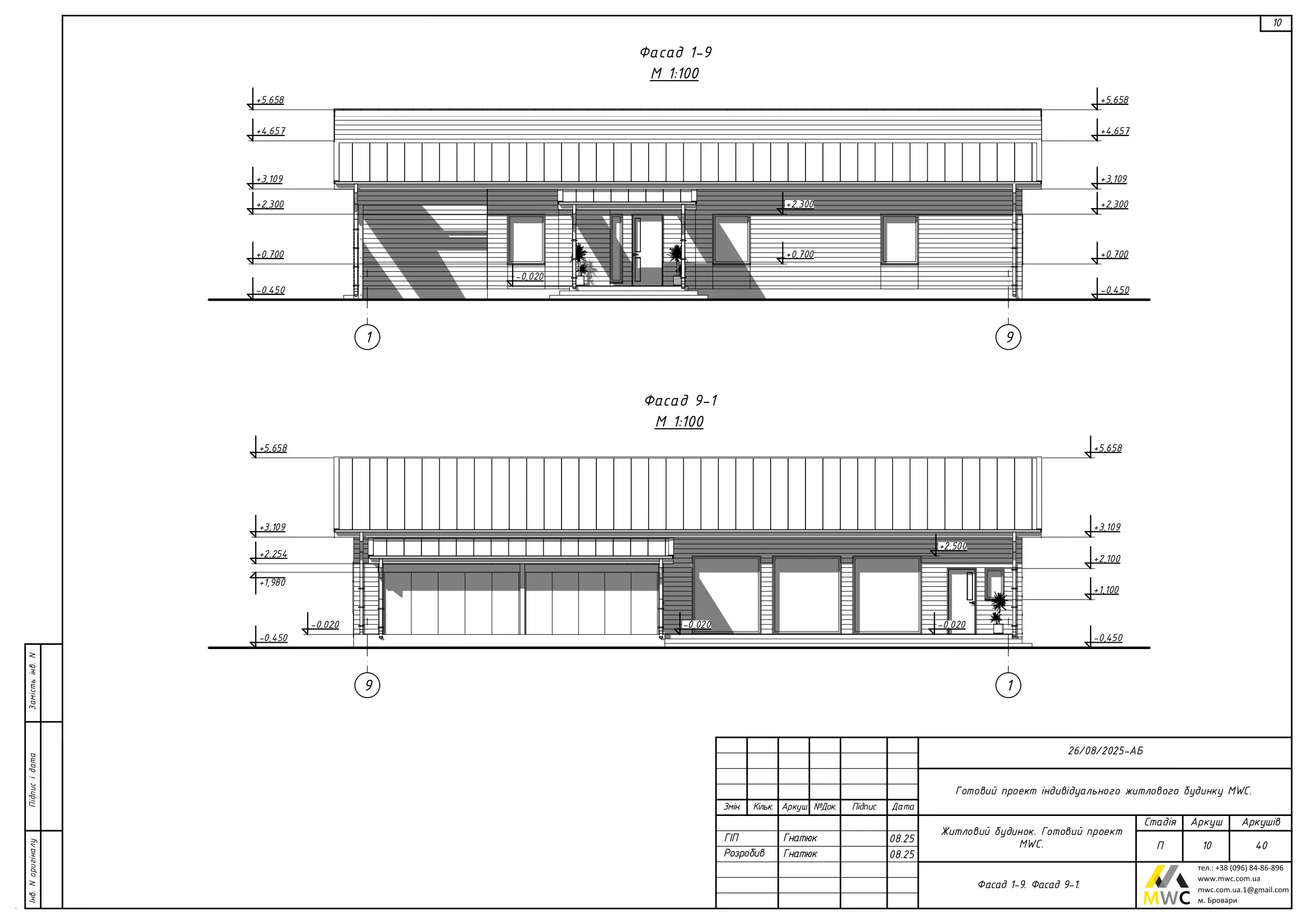

Аркуш 12
Чорно-білі фасади будинку. (Містить головний та задній фасади).

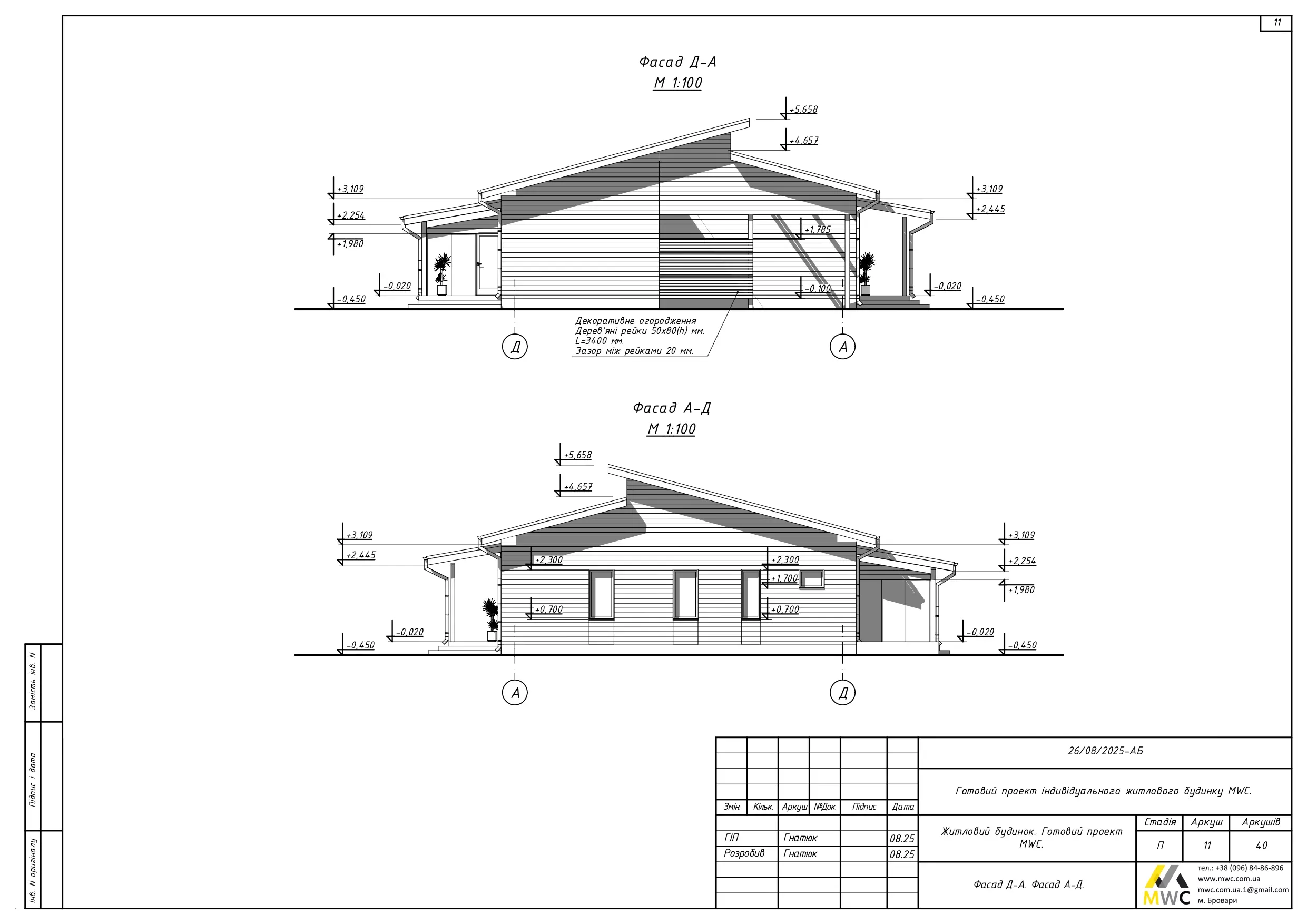

Аркуш 13
Чорно-білі фасади будинку. (Містить бічні фасади).

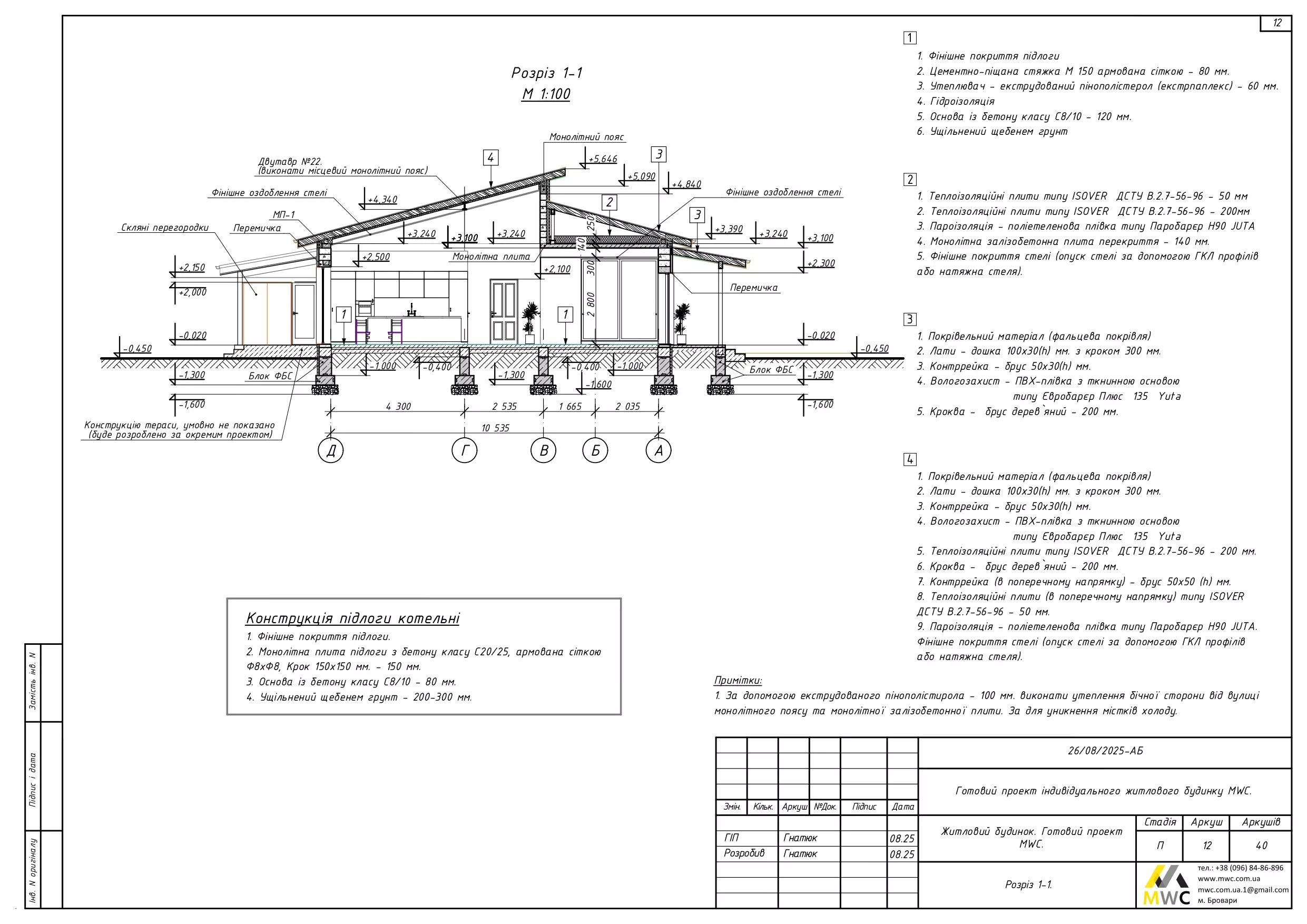

Аркуш 14
Поперечний розріз будинку. (Це креслення дає повне уявлення про конструктивну схему будівлі, її висоти та склад матеріалів для будівництва).
Аркуш 15

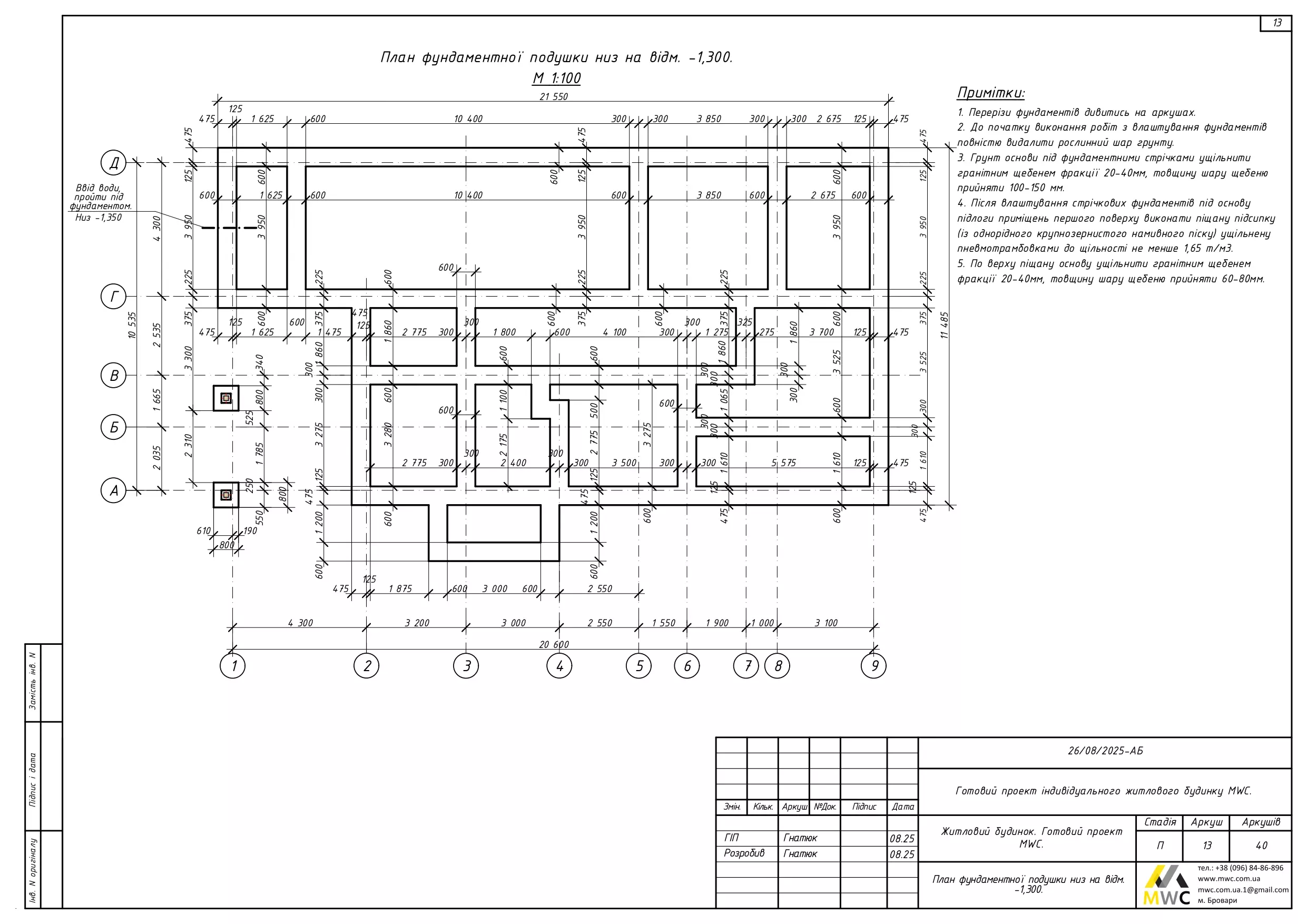

План фундаментної подушки. (Містить геометричні розміри та глибина закладання фундаментної подушки, примітки).

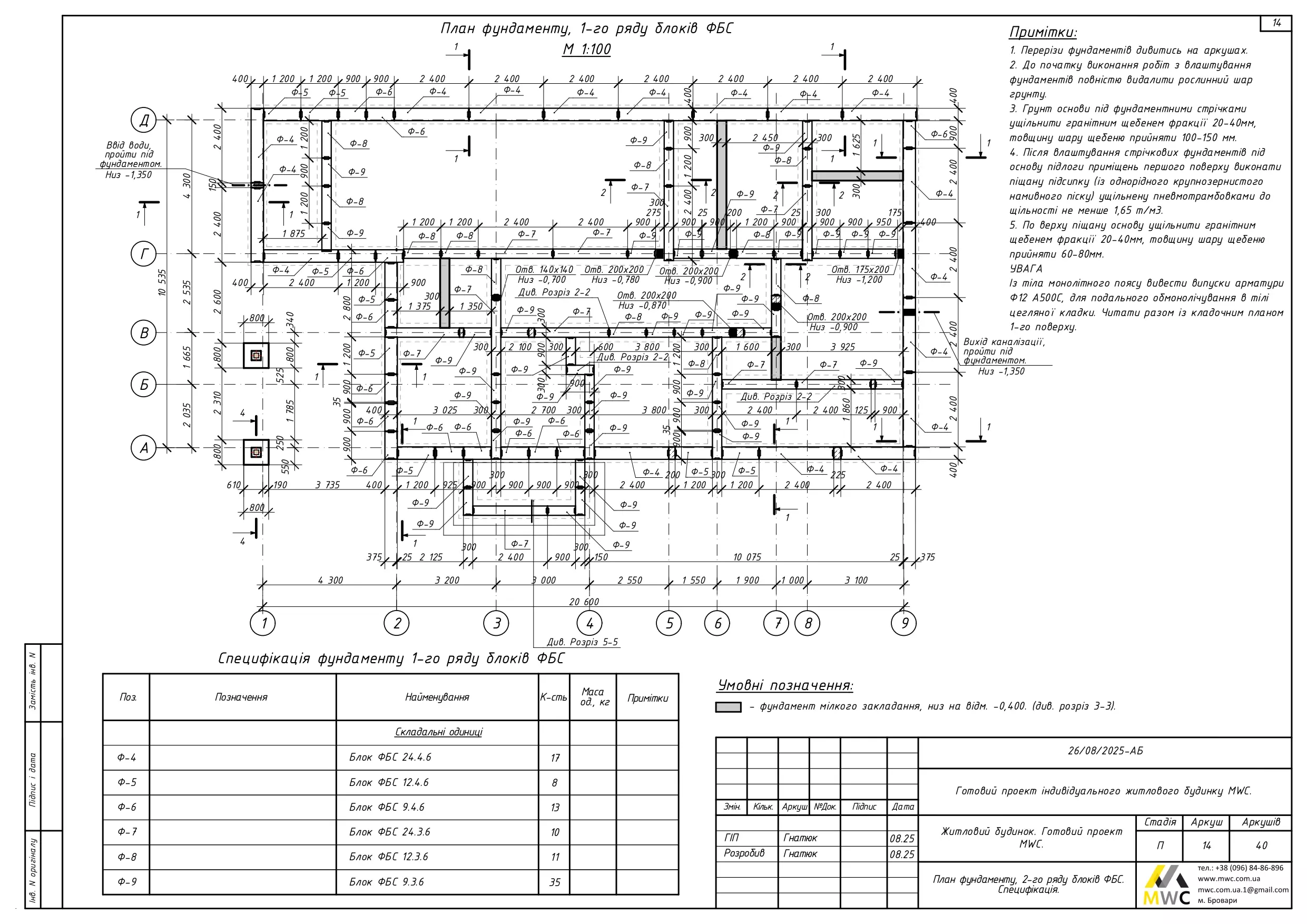

Аркуш 16
План розкладки 1-го ряду блоків ФБС. (Містить маркування блоків ФБС з нанесенням розмірів, специфікація, примітки).
Аркуш 17
Поперечні розрізи армування фундаменту 1-1...4-4.

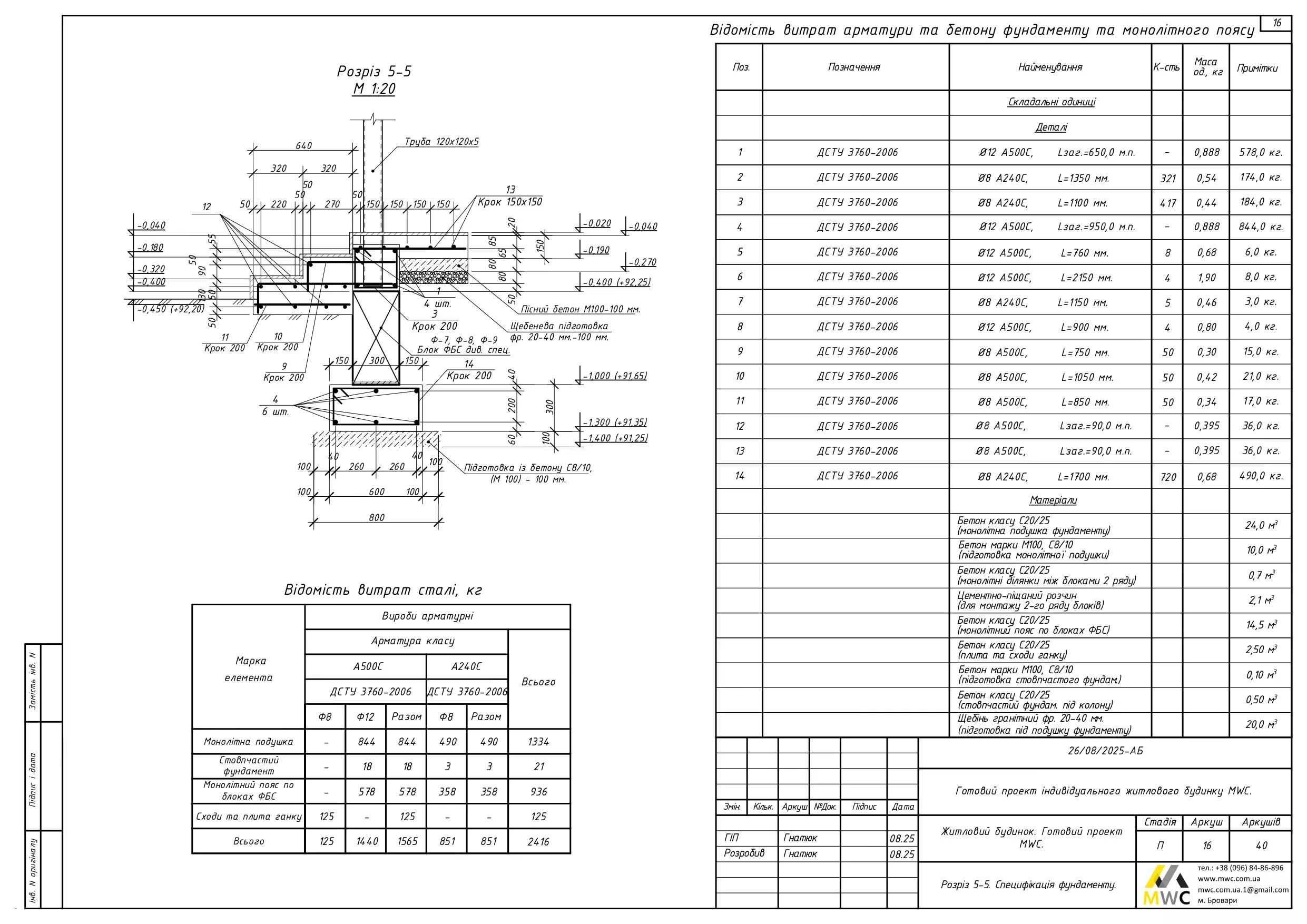

Аркуш 18
Поперечний розріз армування фундаменту 5-5. (Містить вхідна групу. Відомість витрат сталі, арматури та бетону фундаменту).

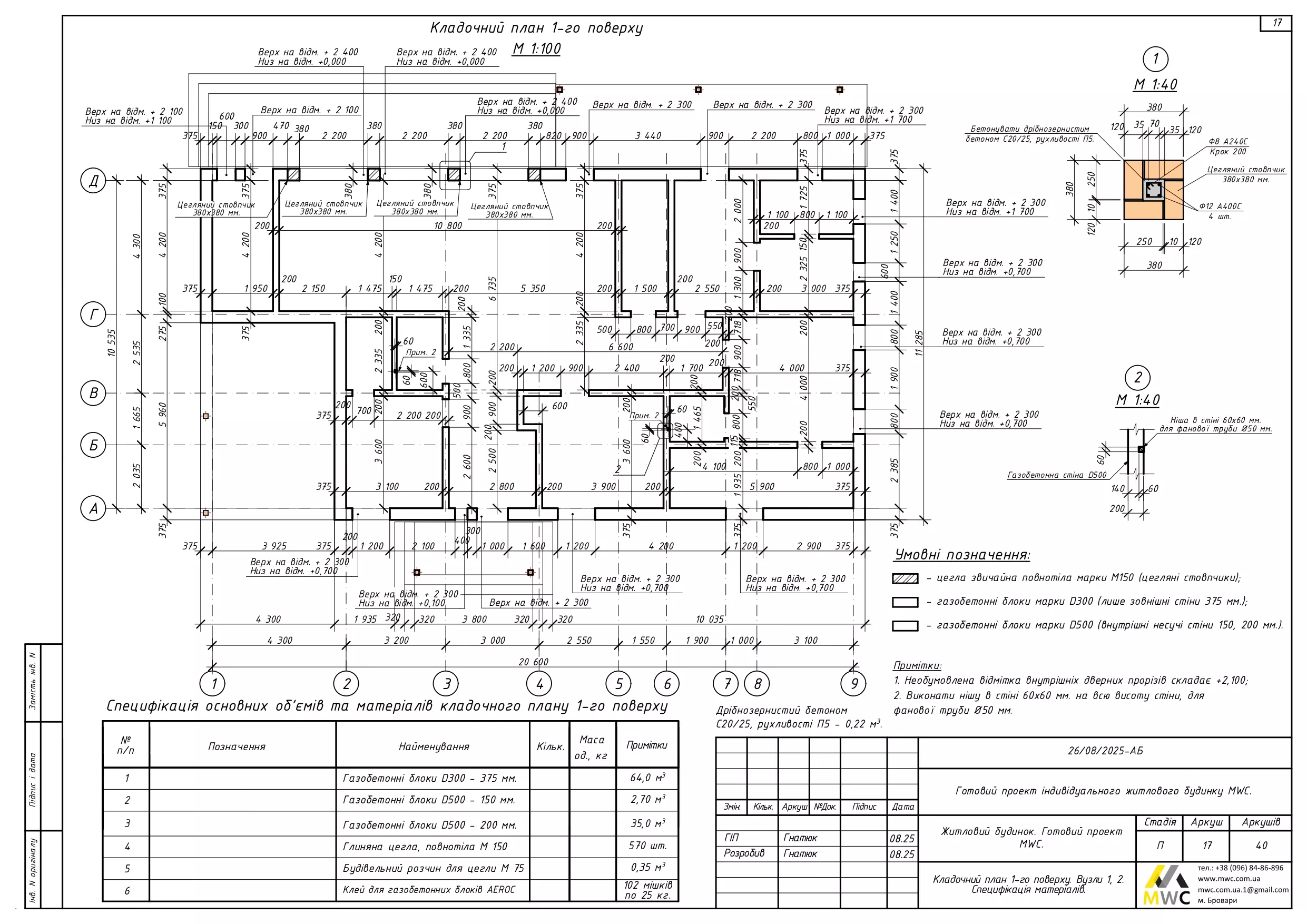

Аркуш 19
Кладочний план 1-го поверху. (Містить усі необхідні розміри, відмітки, прив’язку стін і перегородок, розташування віконних та дверних прорізів, вузлові рішення, специфікацію матеріалів, умовні позначення й примітки.).

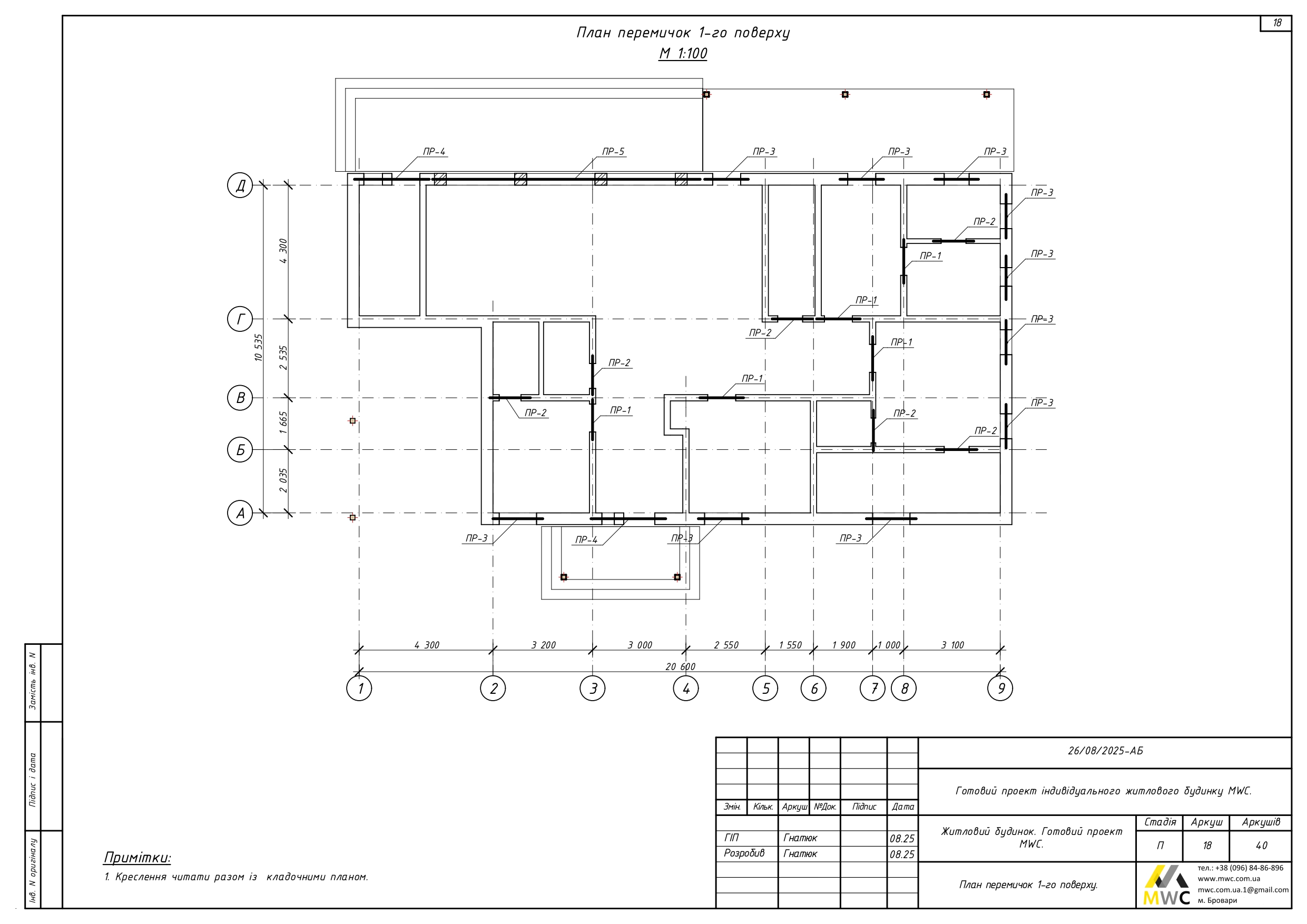

Аркуш 20
План перемичок. (Містить розташування та маркування елементів перемичок.)

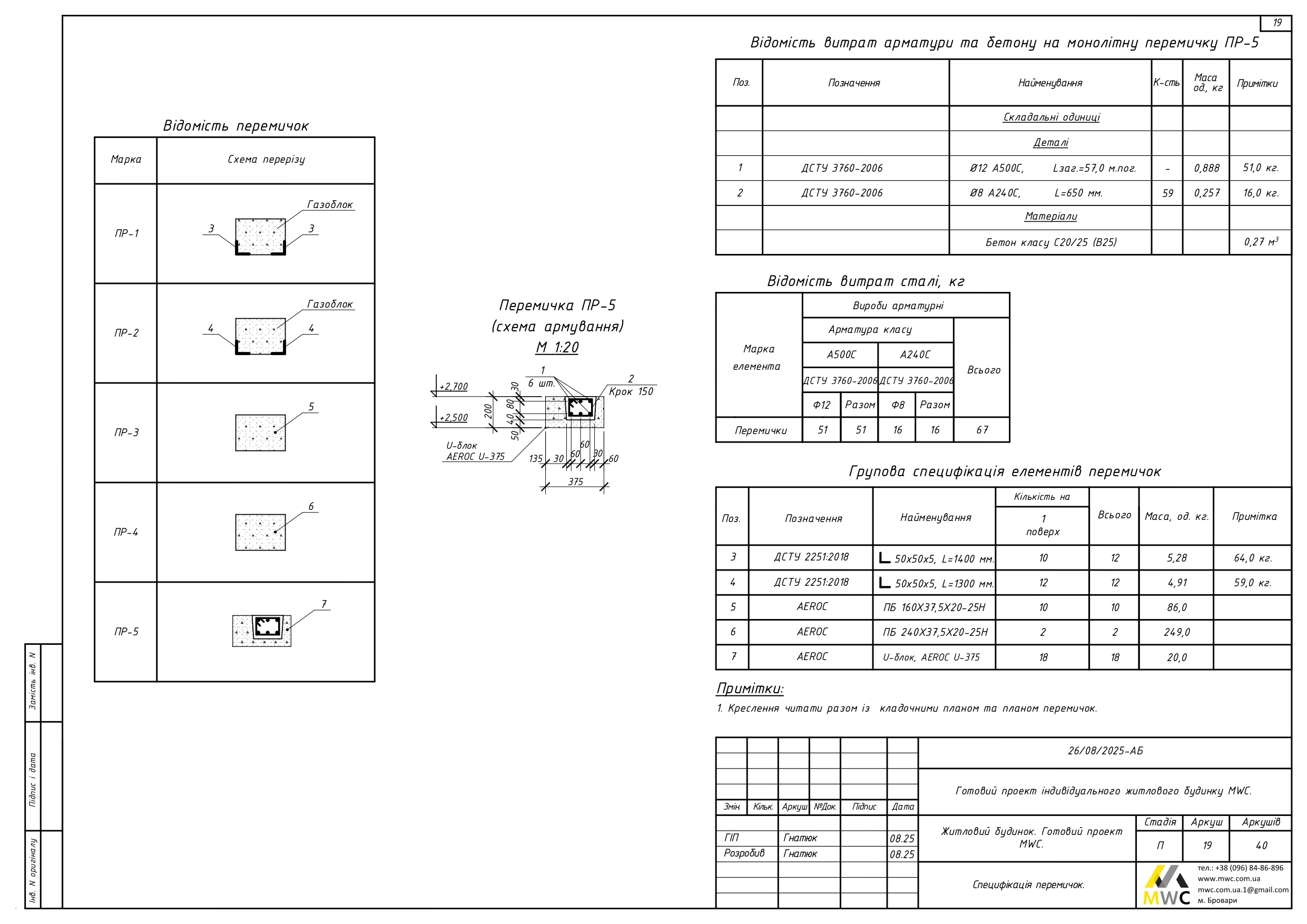

Аркуш 21
Відомість перемичок. (Містить специфікацію перемичок, арматуру та бетон, а також збірні заводські елементи).
Аркуш 22
Аркуш 20
Аркуш 23

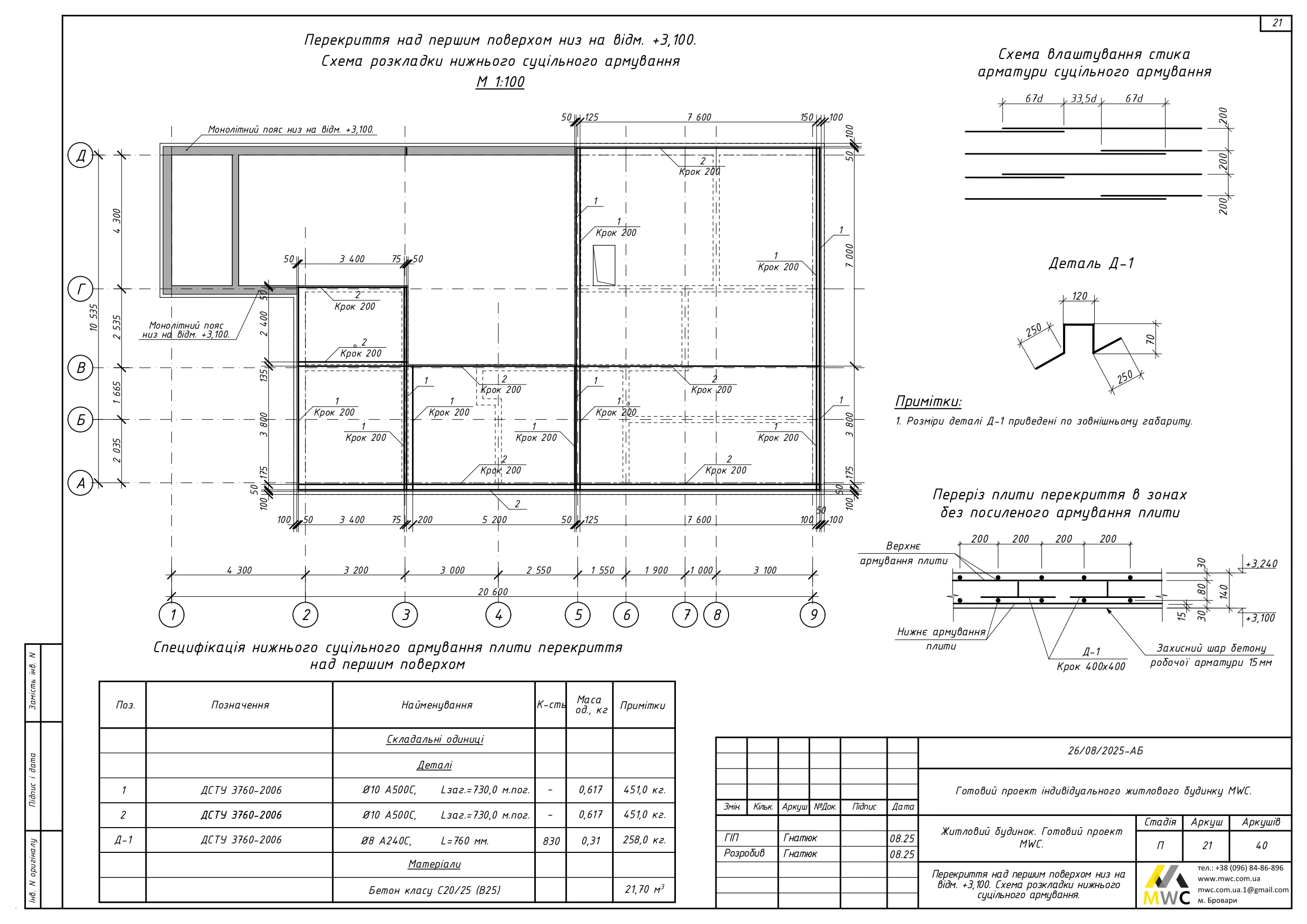

Схема розкладки нижнього суцільного армування плити перекриття. (Містить армування, перерізи, специфікацію).
Аркуш 24

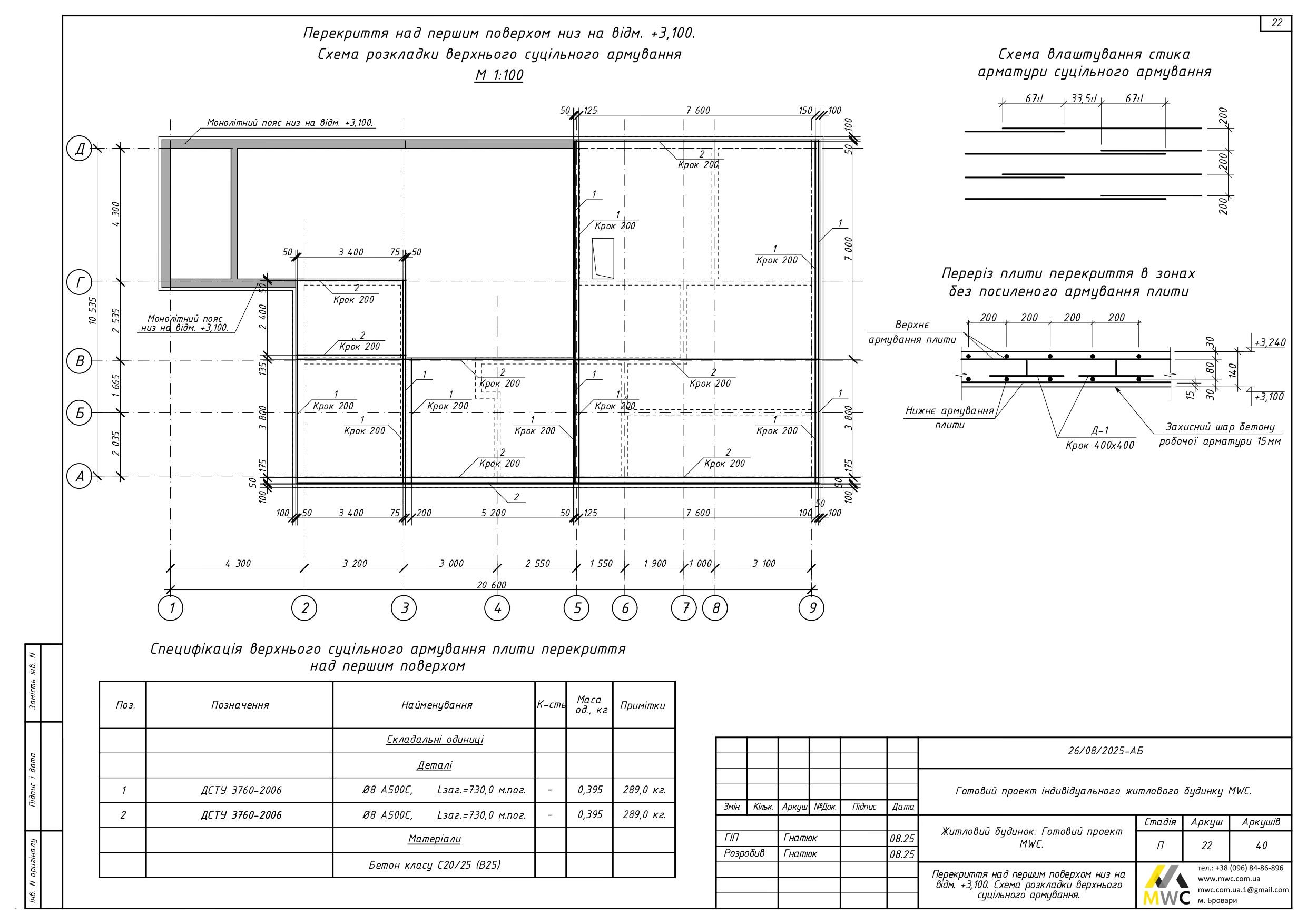

Схема розкладки верхнього суцільного армування плити перекриття. (Містить армування, перерізи, специфікацію).

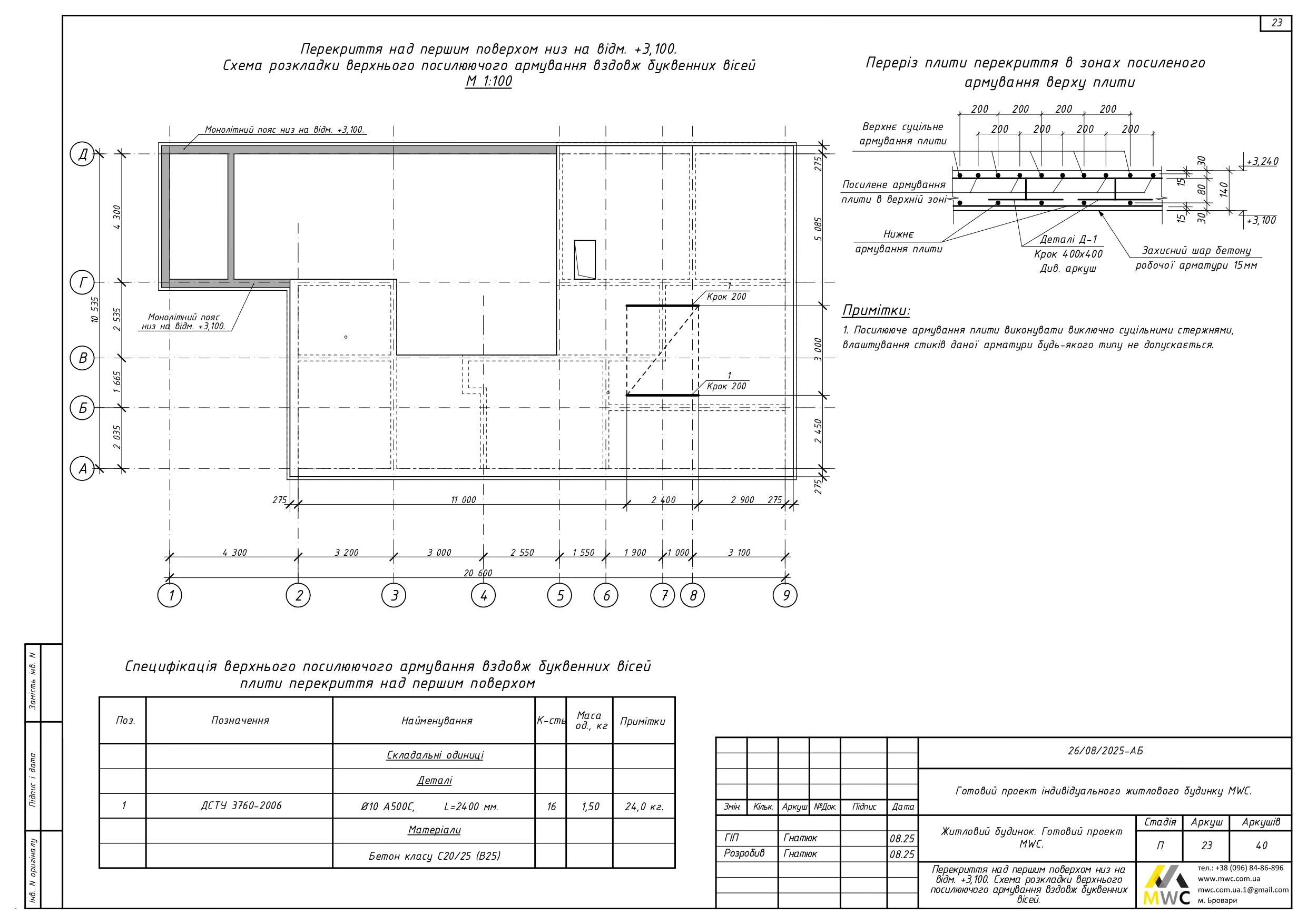

Аркуш 25
Схема розкладки верхнього посилюючого армування вздовж буквенних вісей. (Містить додаткове посилення плити, переріз армування, примітки та специфікацію).

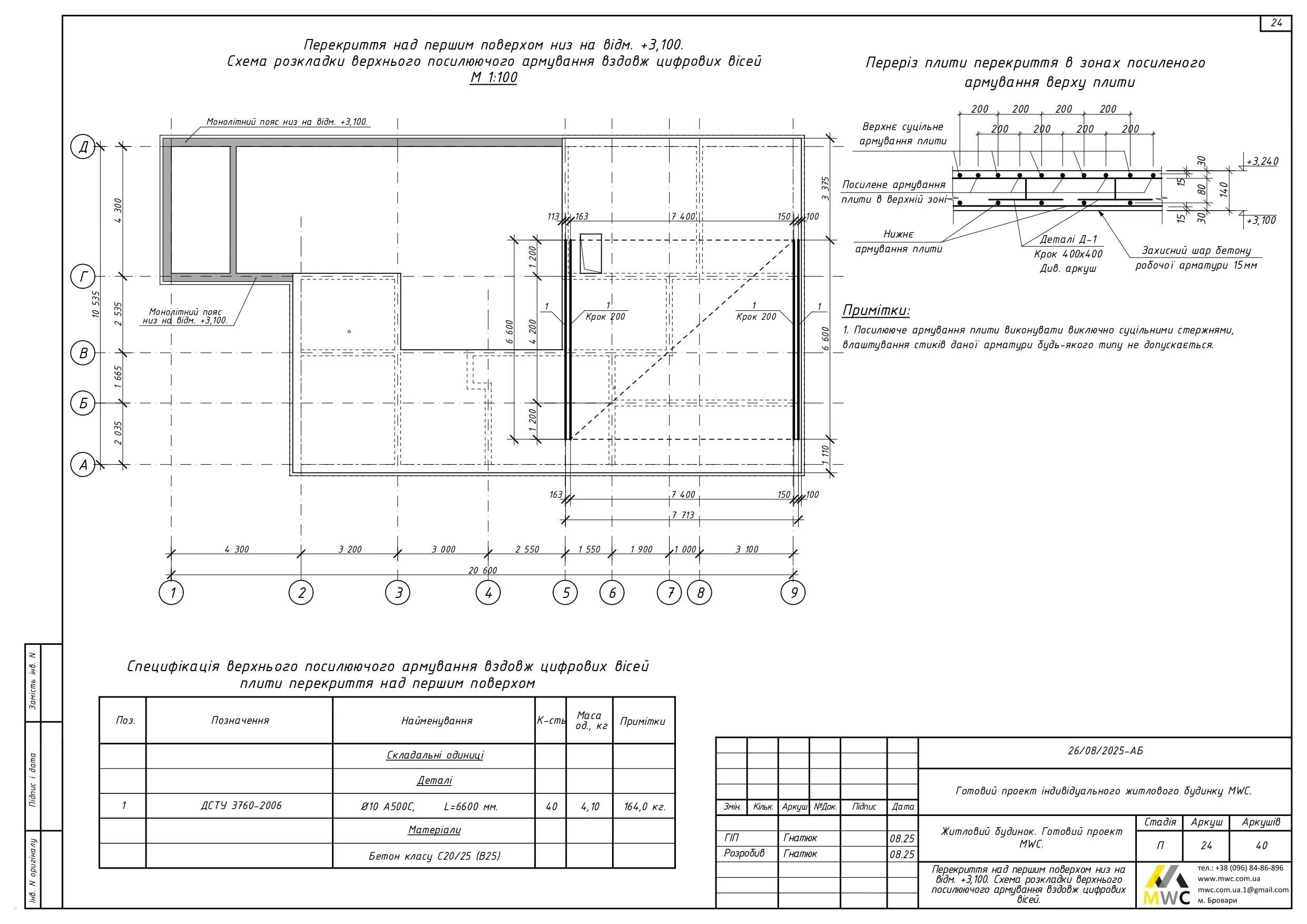

Аркуш 26
Схема розкладки верхнього посилюючого армування вздовж цифрових вісей. (Містить додаткове посилення плити, переріз армування, примітки та специфікацію).

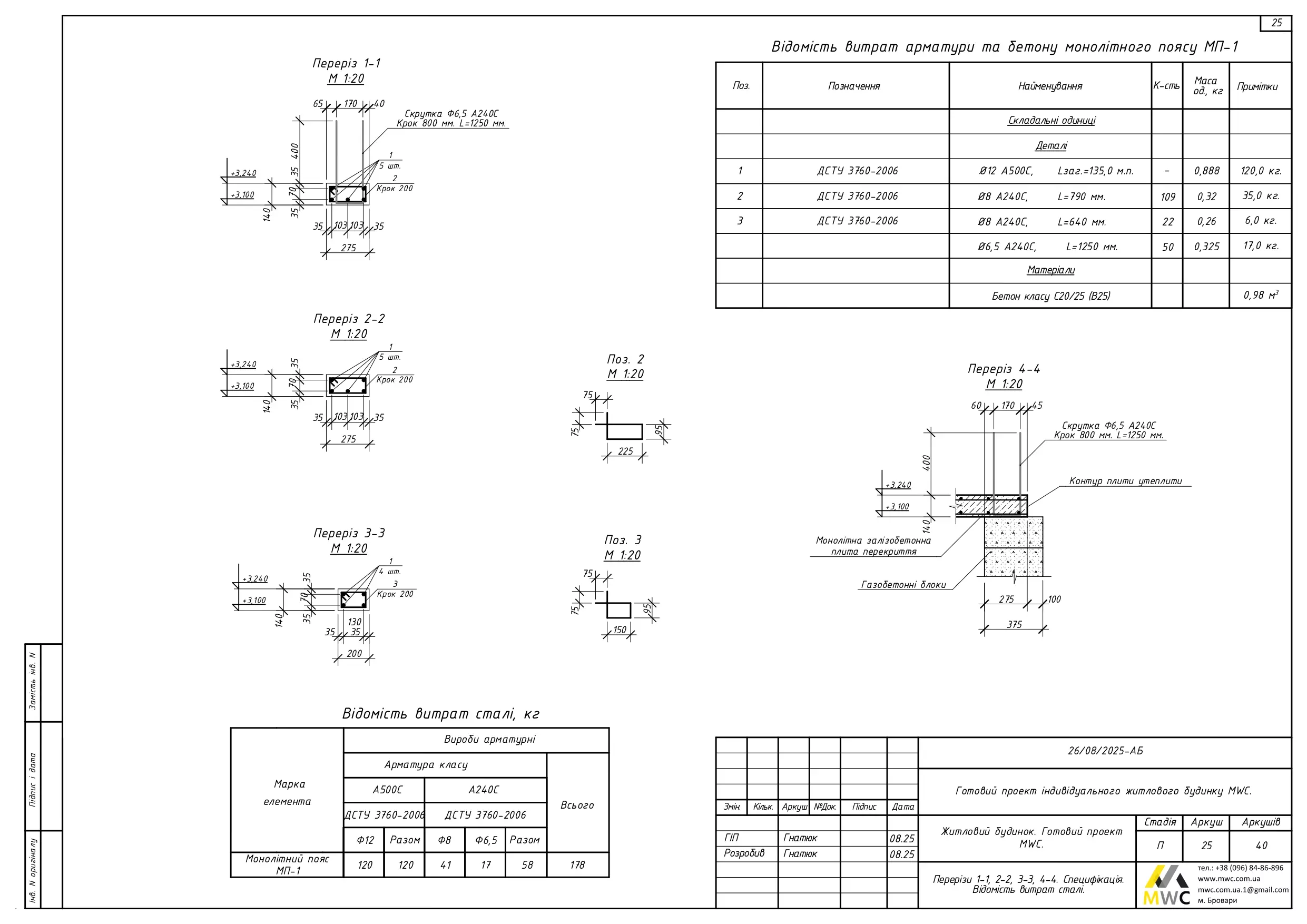

Аркуш 27
Поперечні перерізи Монолітного поясу МП-1. (Містить вузли армування, відомість витрат сталі, арматури та бетону).

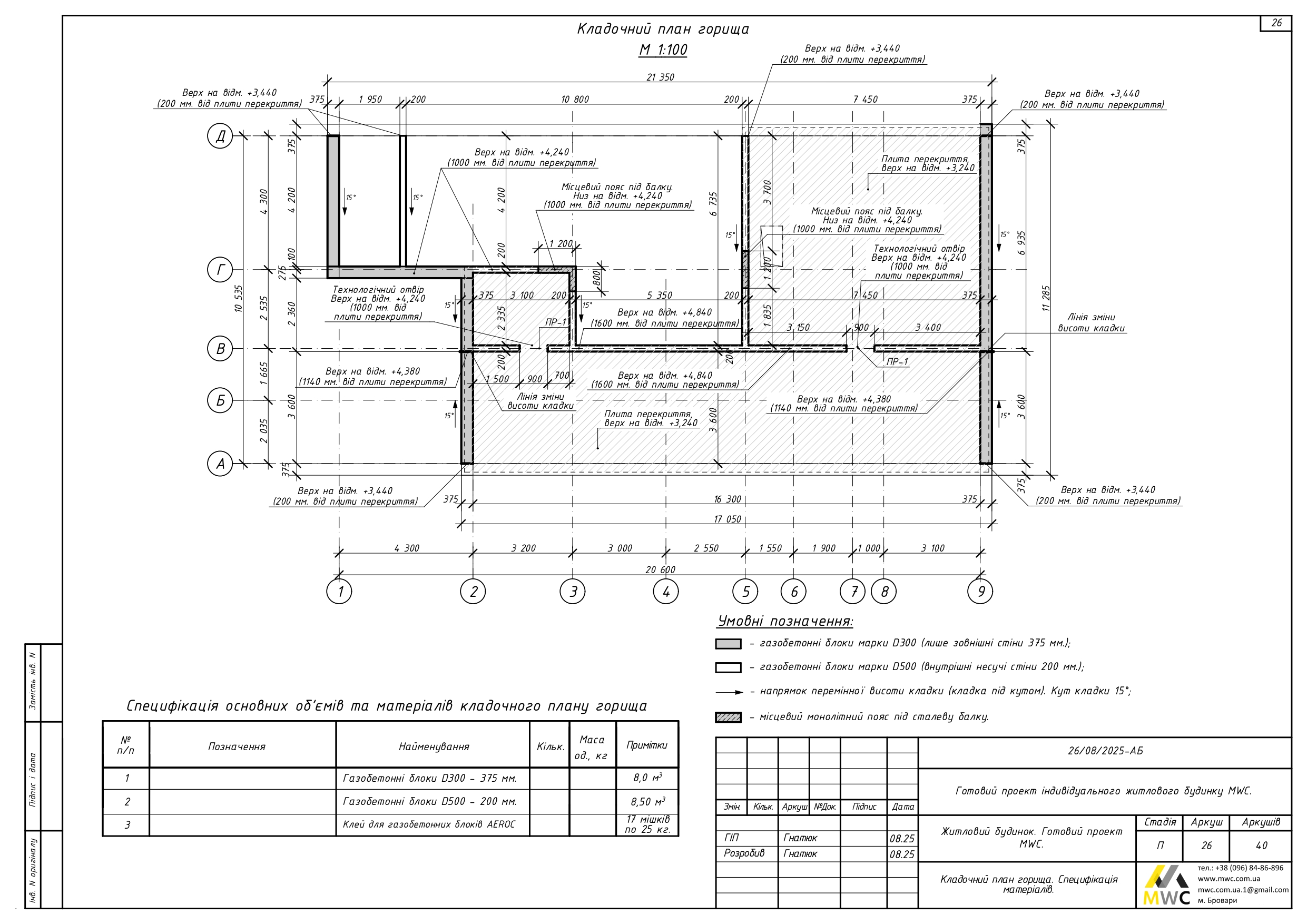

Аркуш 28
Кладочний план горища. (Містить усі необхідні розміри, відмітки, прив’язку стін і перегородок, розташування дверних прорізів, вузлові рішення, специфікацію матеріалів, умовні позначення й примітки.).

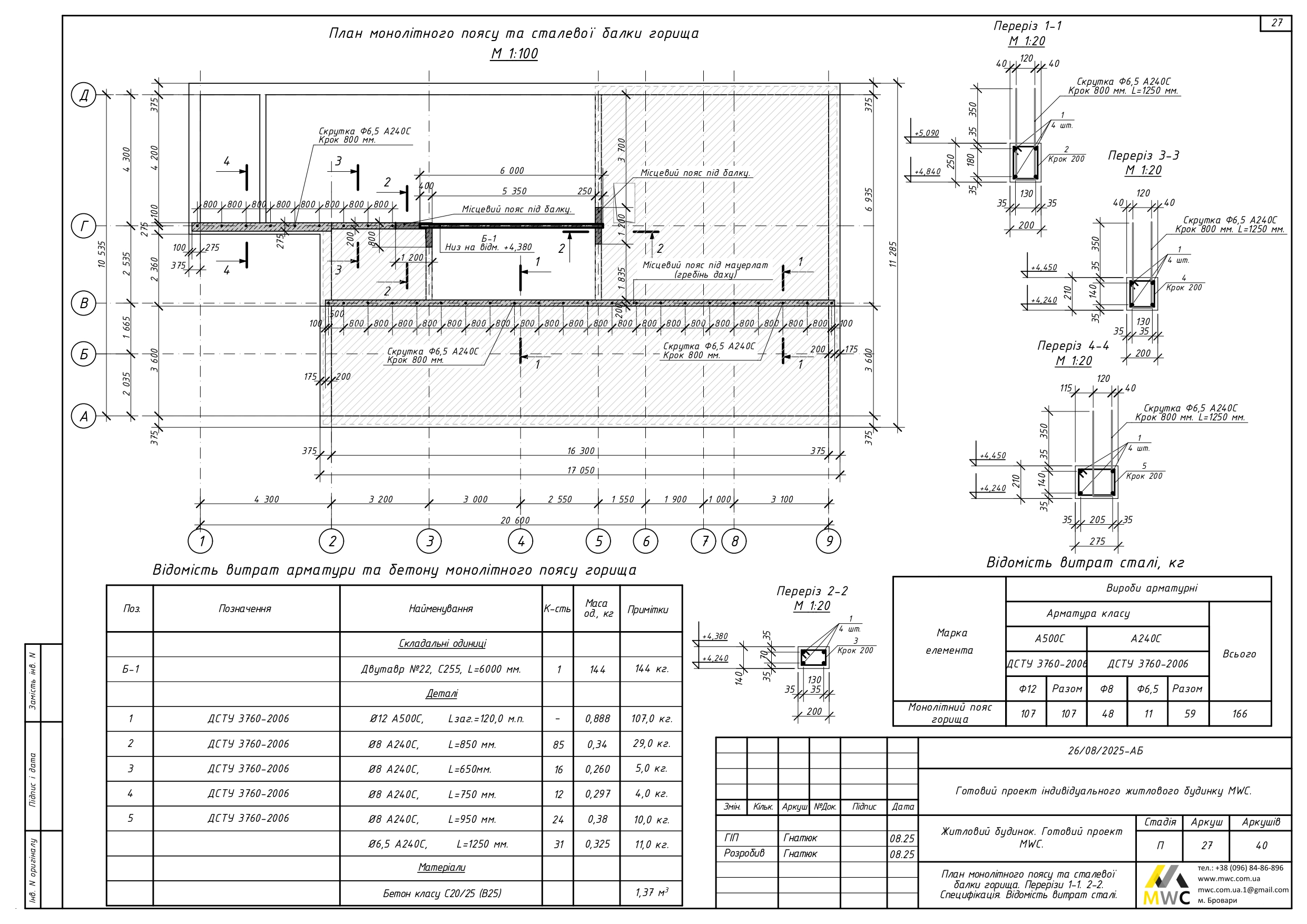

Аркуш 29
План монолітного поясу та стелавої балки горища. (Містить вузли армування, відомість витрат сталі, арматури та бетону).

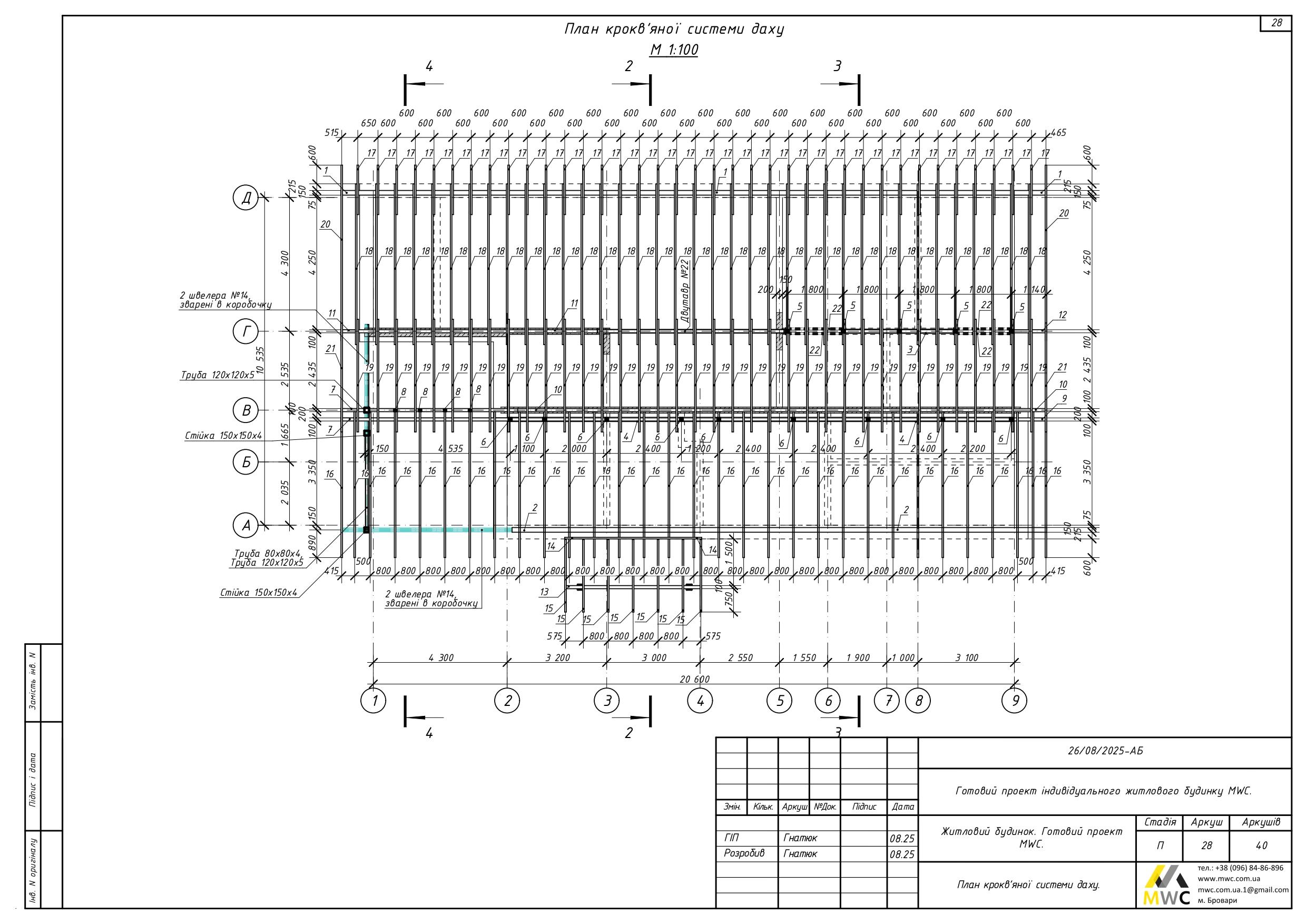

Аркуш 30
План крокв'яної системи даху. (Містить схему розташування та маркування крокв'яних елементів і балок із зазначенням основних розмірів).
Аркуш 31

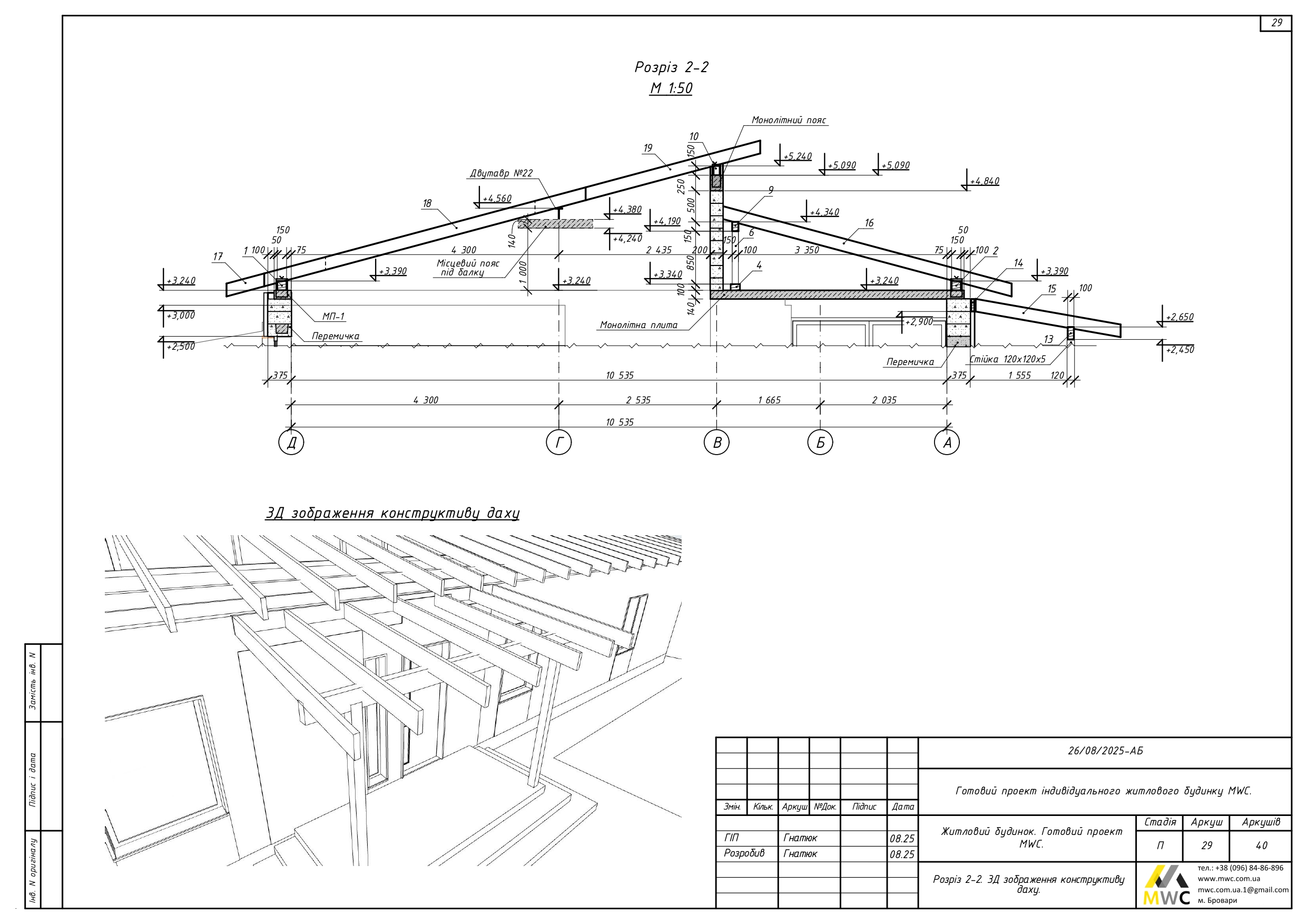

Поперечний розріз даху 2-2. (Містить розріз даху з позначенням основних конструктивних елементів, їх розмірів і висотних відміток, а також 3D зображення конструктиву даху).

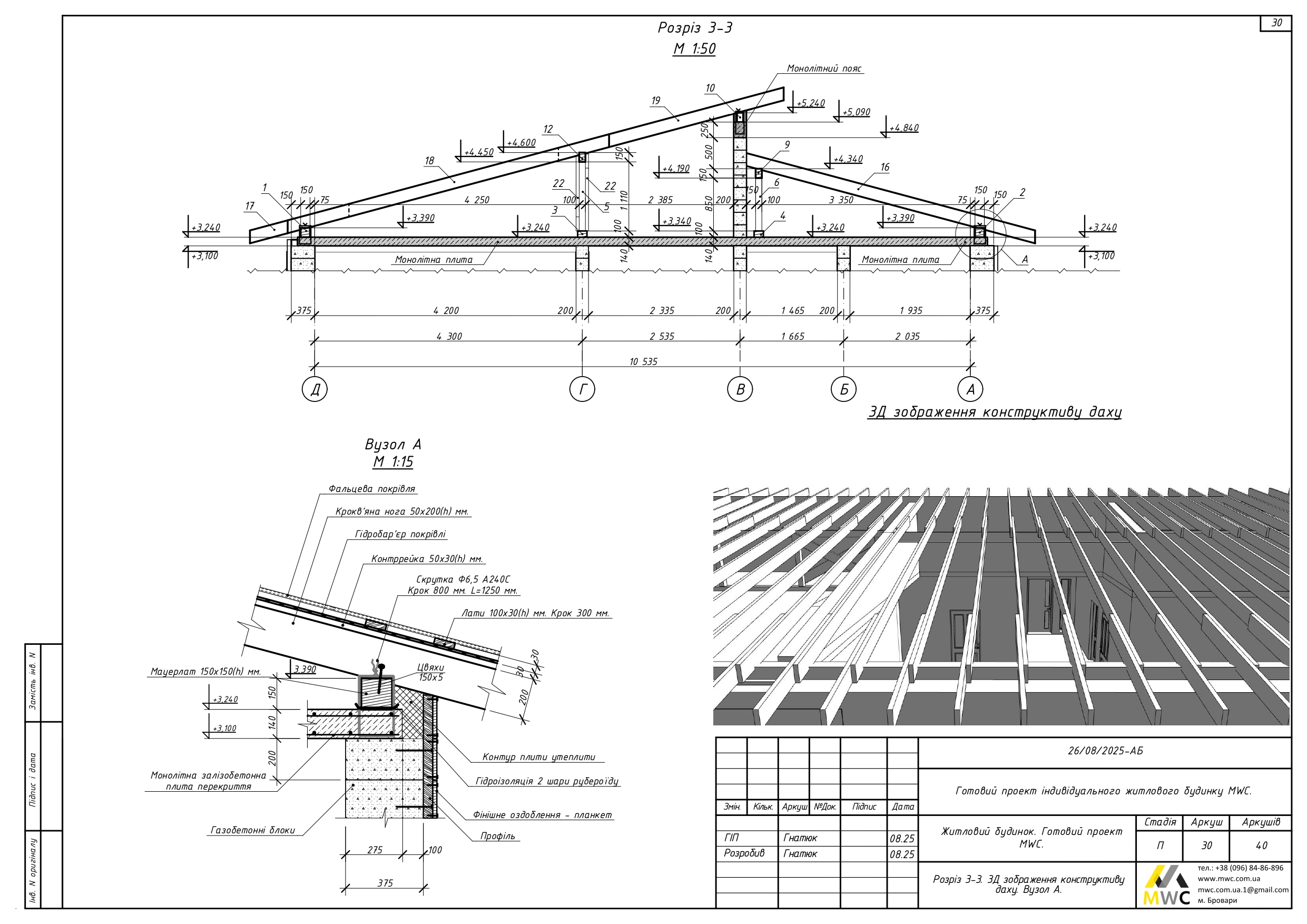

Аркуш 32
Поперечний розріз даху 3-3, Вузол А. (Містить розріз даху з позначенням основних конструктивних елементів, їх розмірів і висотних відміток, а також 3D зображення конструктиву даху).

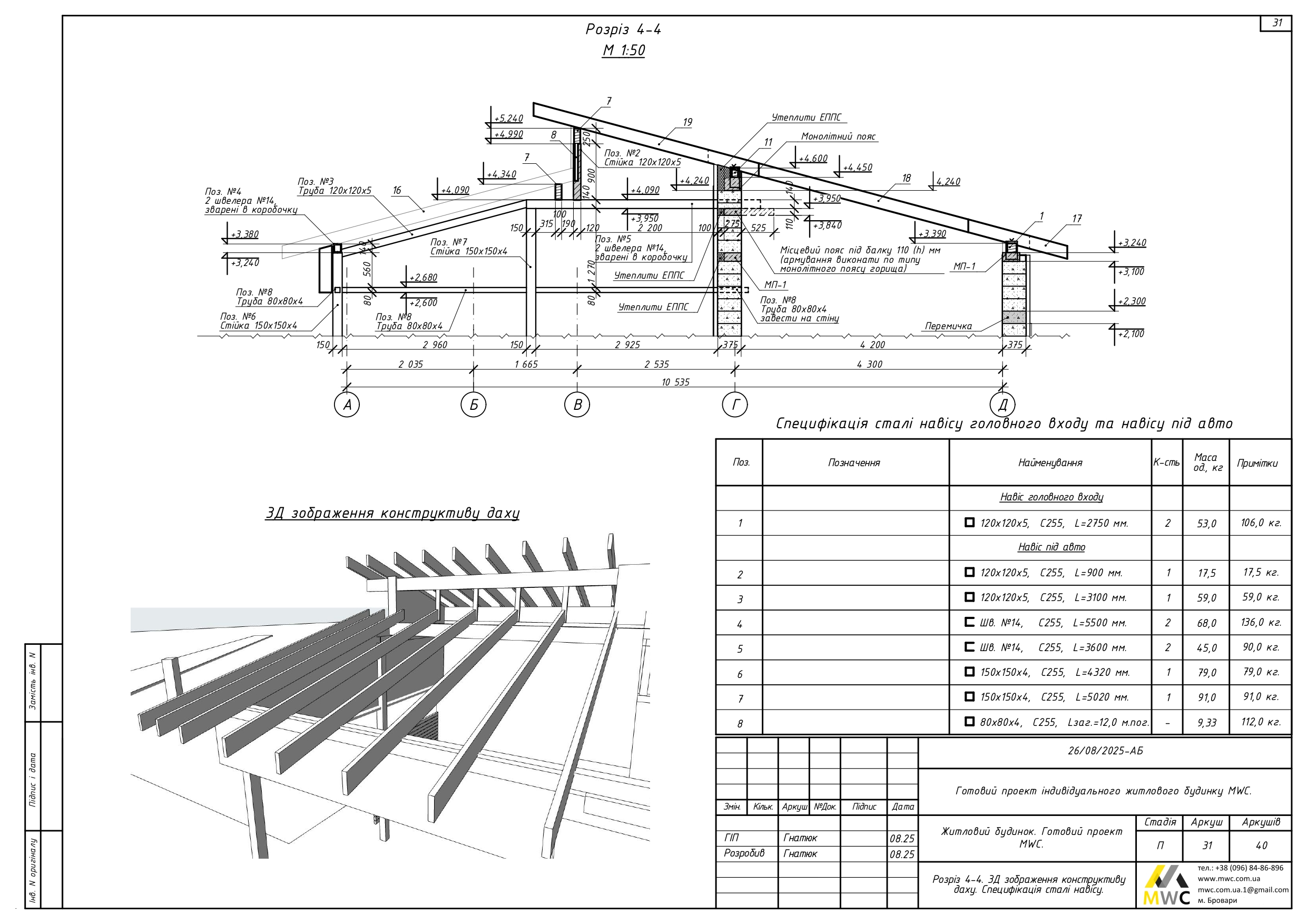

Аркуш 33
Поперечний розріз даху 4-4. (Містить розріз даху з позначенням основних конструктивних елементів, їх розмірів і висотних відміток, а також 3D зображення конструктиву даху).
Аркуш 34

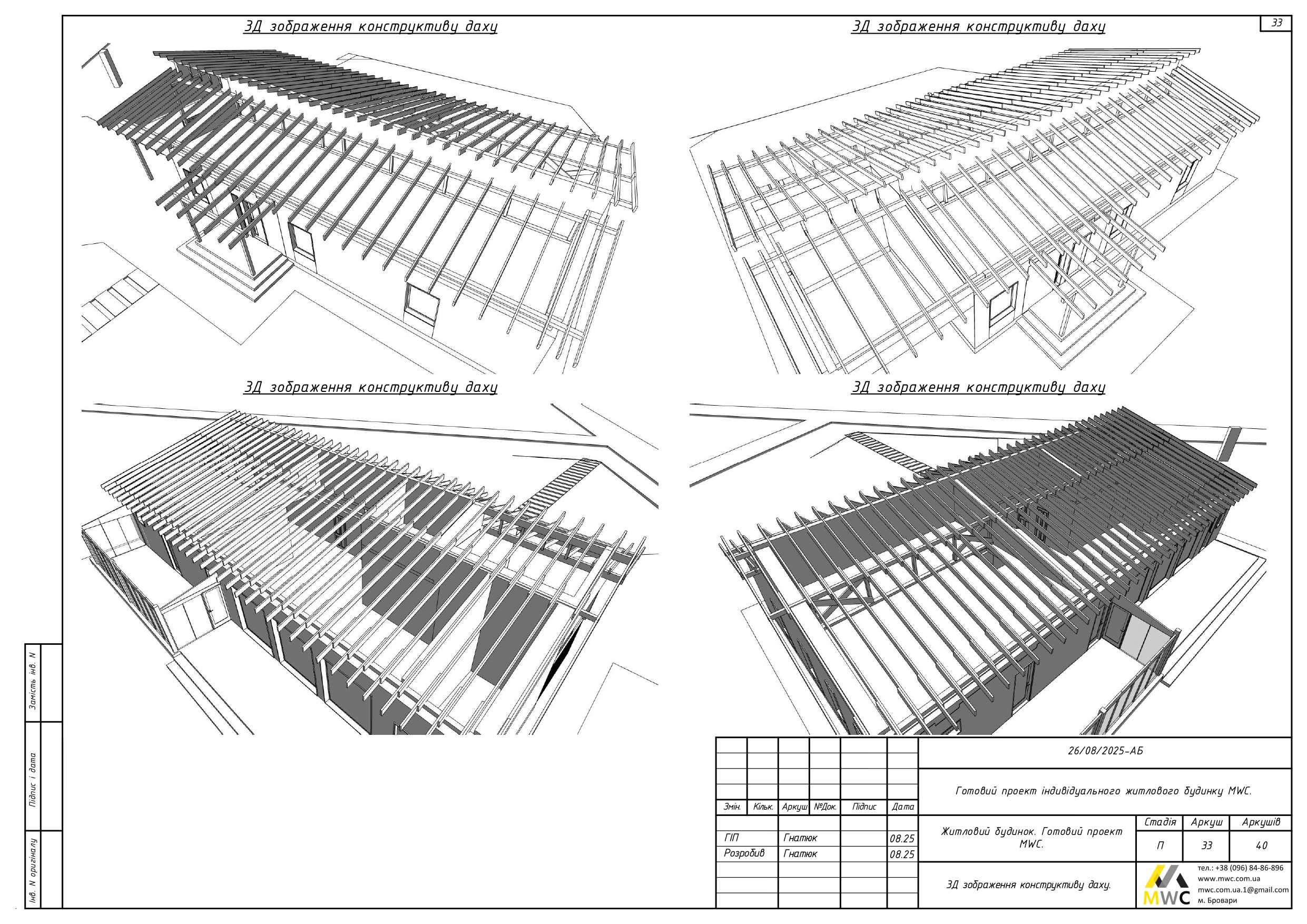

3D зображення конструктиву даху. (Містить 3D зображення конструктиву даху з різних ракурсів, що демонструють просторову схему розташування крокв'яних елементів).

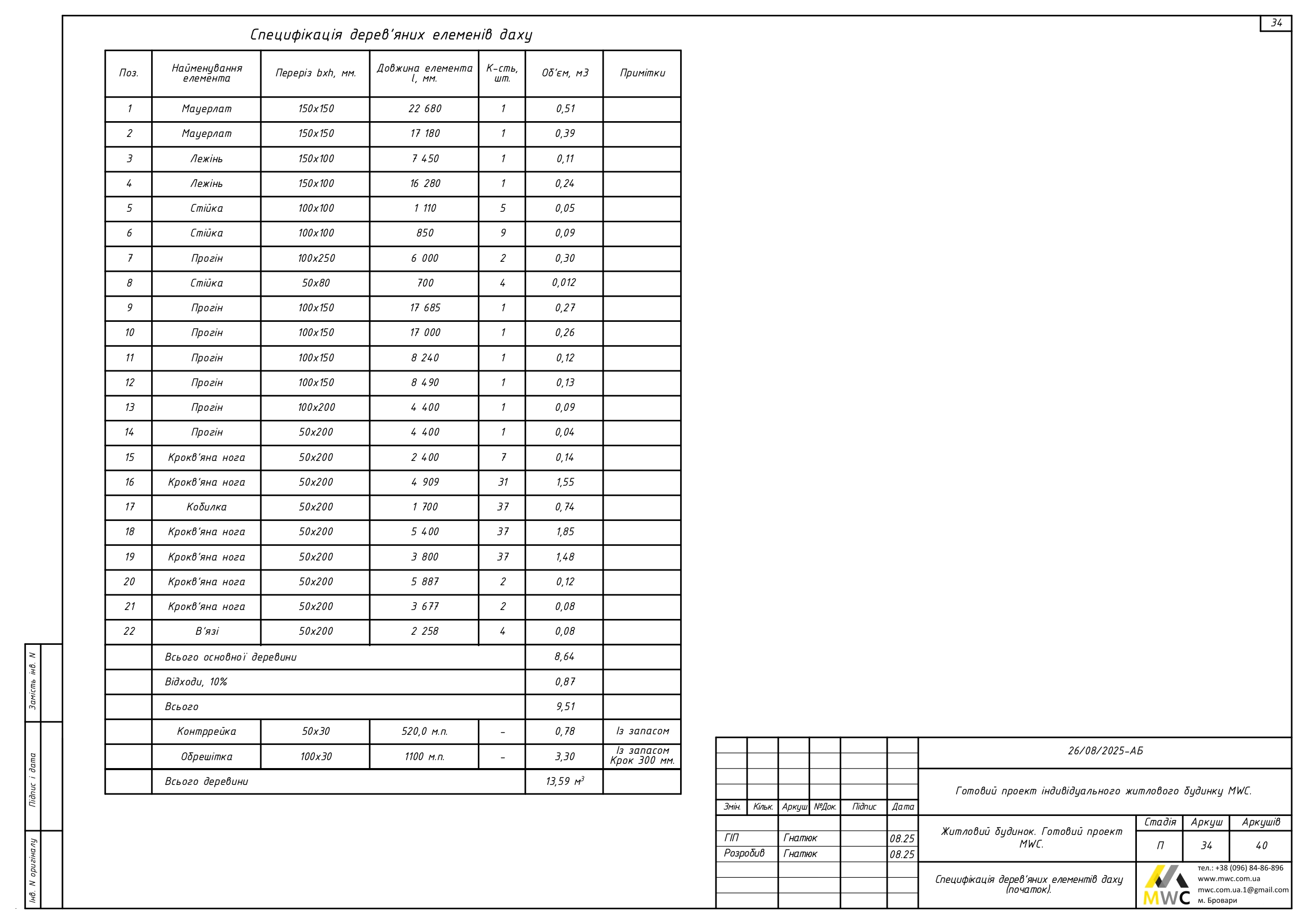

Аркуш 35
Специфікація дерев’яних елементів даху. (Містить перелік основних дерев’яних конструкцій покрівлі — мауерлати, крокви, прогони, стійки, обрешітку. Указано перерізи, довжини, кількість та об’єми з урахуванням відходів і запасу).
Аркуш 36
Відомість елементів заповнення дверних прорізів. (Містить перелік дверей із зазначенням розмірів, кількості, висотних позначок, типів конструкцій та матеріалів виконання. Наведено ескізи дверей і примітки щодо монтажу та виконання прорізів).

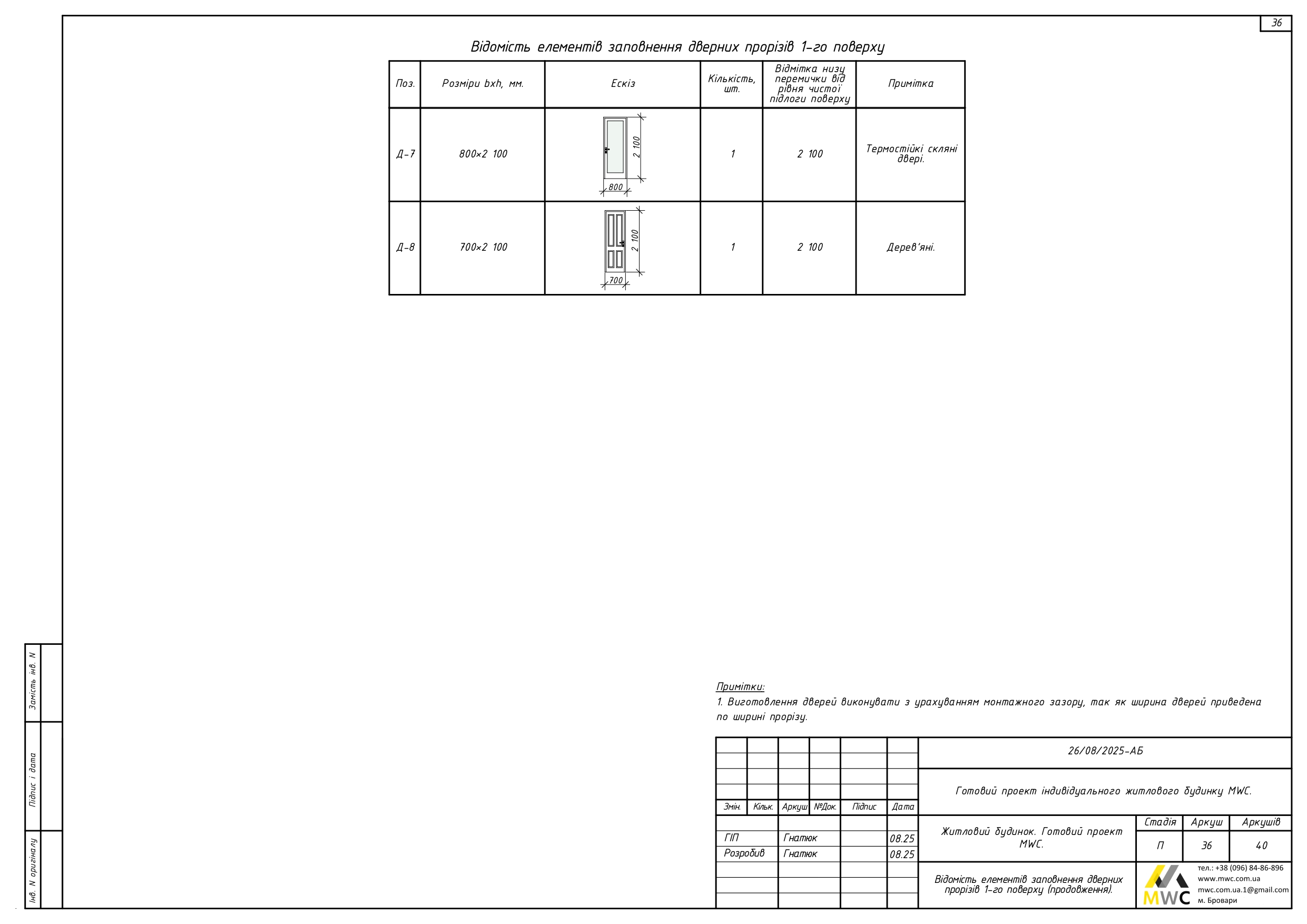

Аркуш 37
Відомість елементів заповнення дверних прорізів. (Містить перелік дверей із зазначенням розмірів, кількості, висотних позначок, типів конструкцій та матеріалів виконання. Наведено ескізи дверей і примітки щодо монтажу та виконання прорізів).

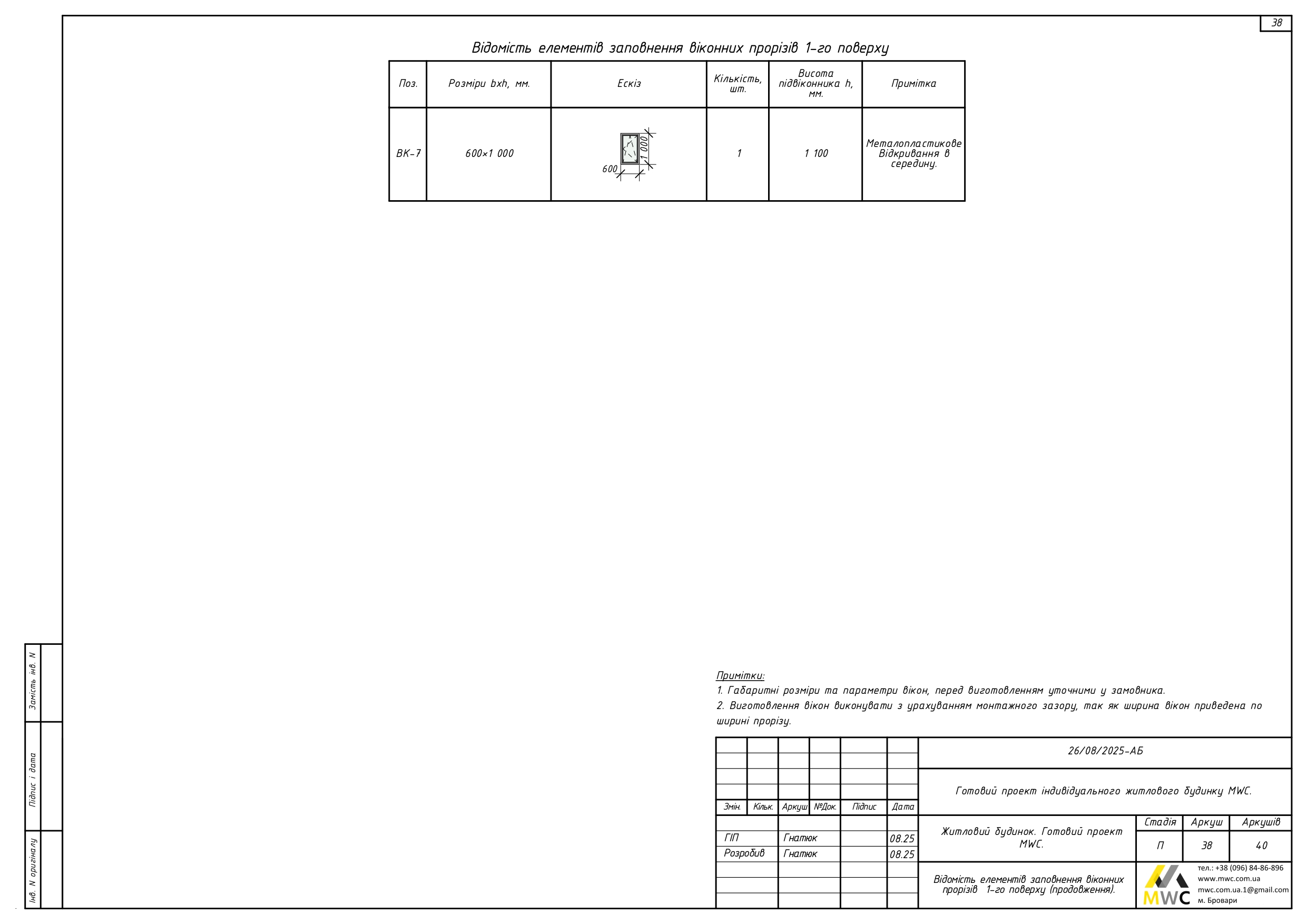

Аркуш 38
Відомість елементів заповнення віконних прорізів. (Містить перелік вікон із зазначенням розмірів, кількості, висотних позначок, типів конструкцій та матеріалів виконання. Наведено ескізи вікон і примітки щодо монтажу та виконання прорізів).
Аркуш 39
Відомість елементів заповнення віконних прорізів. (Містить перелік вікон із зазначенням розмірів, кількості, висотних позначок, типів конструкцій та матеріалів виконання. Наведено ескізи вікон і примітки щодо монтажу та виконання прорізів).
Аркуш 40
Специфікація основних об'ємів та матеріалів. Містить зведені дані про основні матеріали для фундаменту, підлоги, стін, перекриття та покрівлі з указанням типу, кількості й обсягів їх використання.

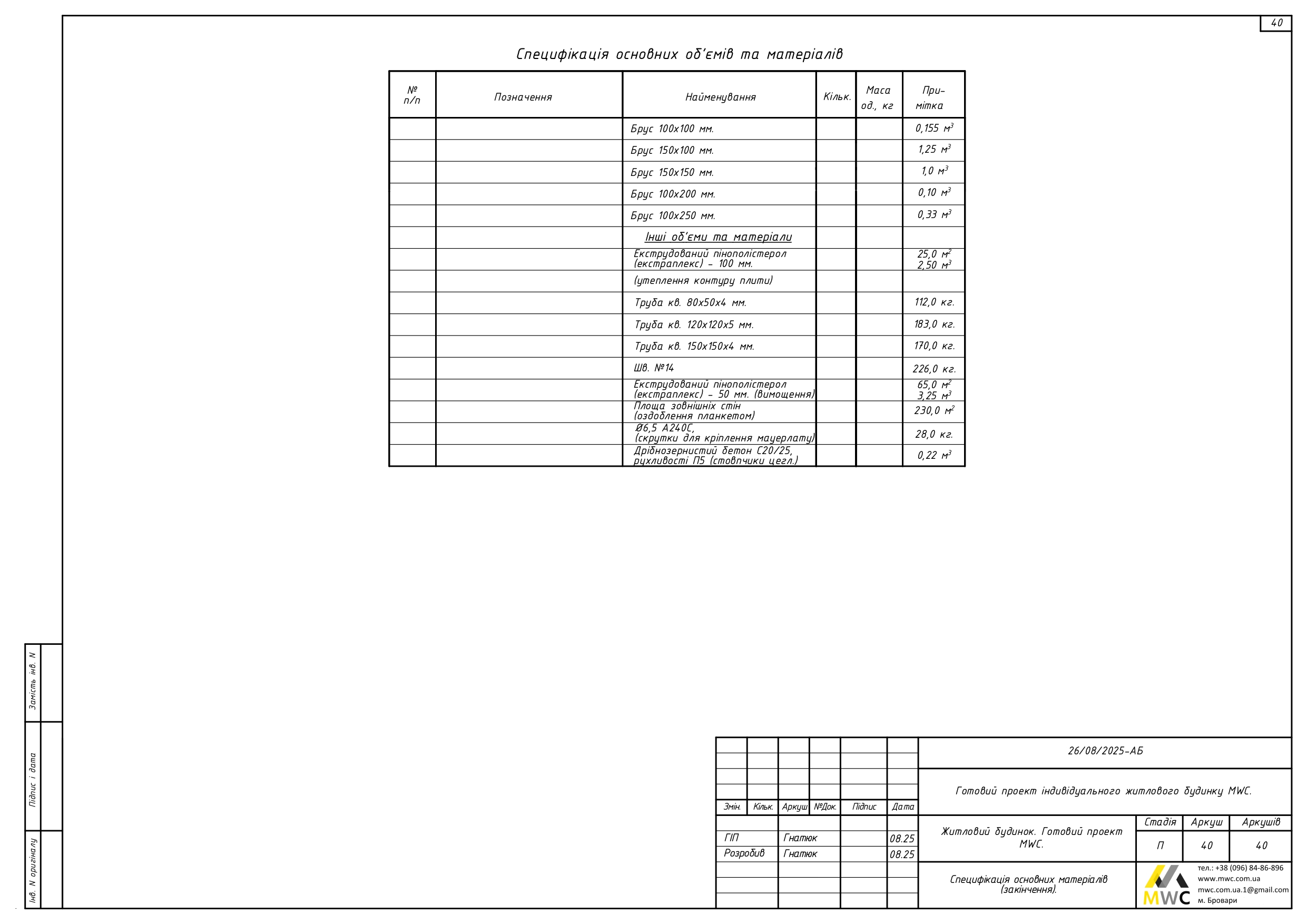

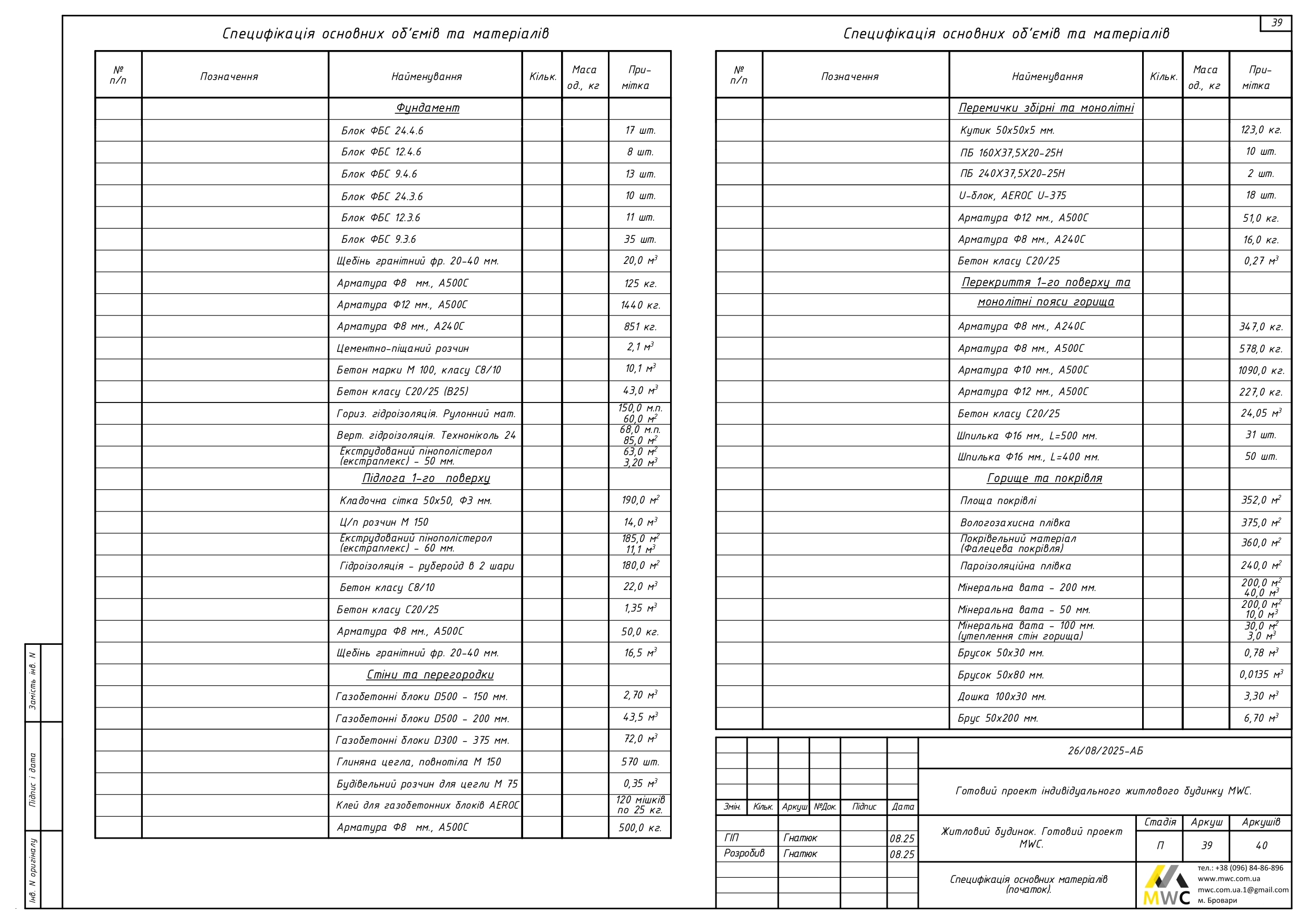

Аркуш 41
Специфікація основних об'ємів та матеріалів. Містить зведені дані про основні матеріали для фундаменту, підлоги, стін, перекриття та покрівлі з указанням типу, кількості й обсягів їх використання.
